新款油压双头材料架

时间:2016-04-20 10:28 来源:http://www.kssmc.com 作者: 晋志德机械

 双头材料架又名双头开卷机,其拥有两个涨缩卷料筒来承载料卷,可一个卷料筒开卷,另外一个卷料筒上料,实现无停机连续高效的冲压生产。而油压双头材料架则是在标准双头材料架基础上,添加油压涨缩控制系统代替手摇扩张系统,用于重型料卷(料卷2T以上料卷)的高效放料冲压加工。
  不过目前市场上的双头材料架在设计时,往往只是在标准双头材料架上添加了油压系统,并没有结构上的整体改进,使得使用时会存在一系列的使用问题,如两个油缸使用时互相干涉;承载卷料一方重,整个回转箱易向重的一侧倾斜,导致开卷偏斜;旋转油缸在旋转保压过程易出现密封件损坏导致漏油等问题。

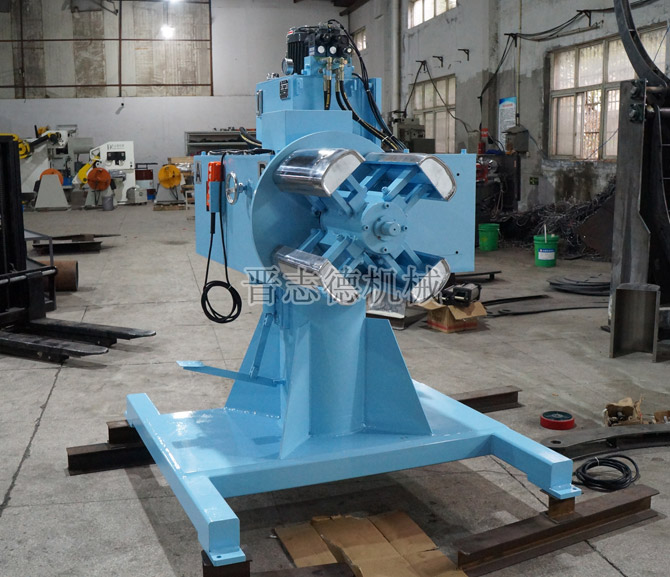

  油压双头材料架
  为从根本上解决油压双头材料架使用时的一系列问题,晋志德机械在设计生产时采用了新型结构型式:
  1、晋志德新款油压双头材料架将液压油缸放置于双头材料架顶部,避免开卷时材料与油缸发生干涉。
  液压双头材料架
  2、采用加长型回转轴用与配合回转箱的行程,解决了回转箱对应的涨缩卷筒承载不同重量料卷(或单边不载重)时,发生倾斜的问题。
  油压双头材料架结构
  3、在双头材料架油压扩张部分,通过在旋转油缸与料架主轴之间、拉杆与连接座之间设置轴承,当料架主轴旋转时,涨缩卷筒、背板同时旋转,而拉杆、油缸则因推力球轴承、轴承的作用而不旋转,解决油缸、拉杆与主轴同时旋转的问题,并且通过轴承的支撑作用使运行中旋转油缸轴线与料架主轴轴线始终保持一致,从根本上解决了油缸发生漏油现象,确保整机运行更平稳、稳定性更高。
  油压双头材料架细节
