夹式送料机性能特点

时间:2015-02-09 09:39 来源:http://www.kssmc.com 作者: 晋志德机械

 夹式送料机又被称为夹钳式送料器,是专为冲床定向输送冲压板材而设计生产的自动化送料设备,冲压客户在实际选购送料机时,往往因夹式送料机适用范围小、机型种类少、价位高而很少去选择它,因此在冲压行业内真正对夹式送料机性能有详细认知的冲压客户极少,那其究竟是一种什么样的送料设备呢,晋志德机械专业技术人员在此详解一下夹式送料机的适用范围与性能特点,让广大冲压客户能对其有一个详细明确的认知。

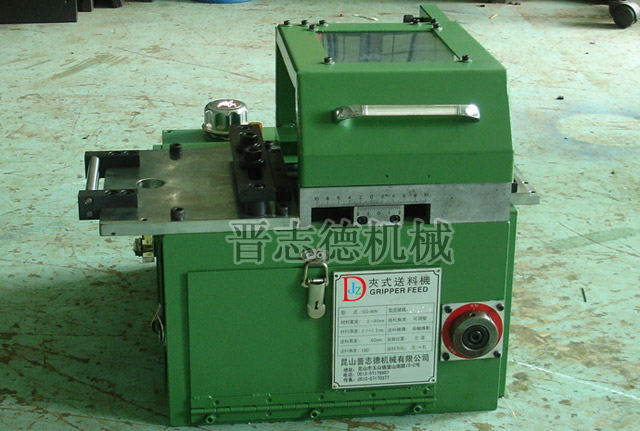

   GS系列夹式送料机
  夹式送料机其实准确来讲是一种专用型送料设备,它是专为搭配高速冲床而设计生产的高速送料设备,其最高送料速度可达1200次/min,这是目前其它任意一款送料设备都远远无法达到的,其能完全发挥高速冲床高速冲压性能,而夹式送料机适用的材料宽度、送料步距、材料厚度这些都是为高速冲床量身定制的,主要配合高速冲床用于尺寸小、精度高、批量大之零件高速冲压加工,诸如精密电子、通讯器材、LED端子、汽车零部件、马达定转子等小型零件加工生产。
  晋志德夹式送料机具有八大性能特点:
  1、夹式送料机的送料驱动机构为机械式,采用曲柄连杆传动,送料区间为180°,工作波形为正弦曲线,能有效减缓持续往复送料运动的冲击力。
  2、夹式送料机材料压着处为平面接触构造,使夹钳与材料的接触面压力很低,即使是软质或表面镀锡材料也不容易出现有压痕伤痕。
  3、夹式送料机送料步距由装于可调偏心盘上丝杆来变更,于冲床角度90°时进行调整。丝杆螺距为1.0mm,可依旋转圈数与角度估算调整量,所调偏心量为送距的一半值。

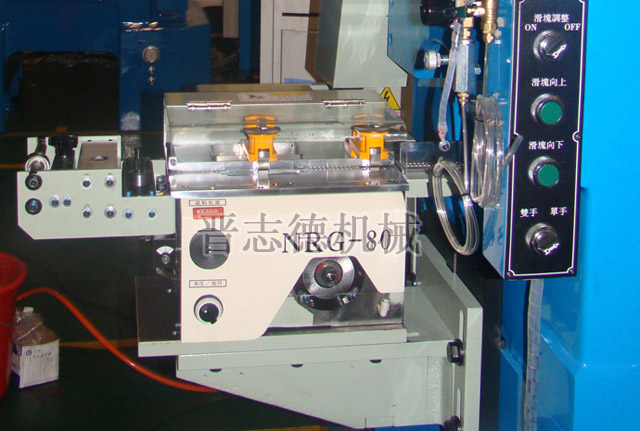

   NRG系列夹式送料机
  4、材料厚度的变更依据夹钳上座部分之刻度设定即可,刻度环也可以自行校正归零。
  5、对于材料下压力可以参照“材料厚度-工作气压对照表”来设定。
  6、夹式送料机所有驱动机构均装设于被送材料面以下,且由一整体面板做隔离,因此容易进行清洁工作。
  7、材料面底下是一整体面板,有利于薄料与高速送料时被送材料的平直稳定性。
  8、夹式送料机材料上方设有可调压料导片,方便不同料厚时的调整,使被送材料能处于最平直稳定的状态,减低材料在送料夹钳与模具间的波浪情况。
