三合一送料机主要部件功能说明

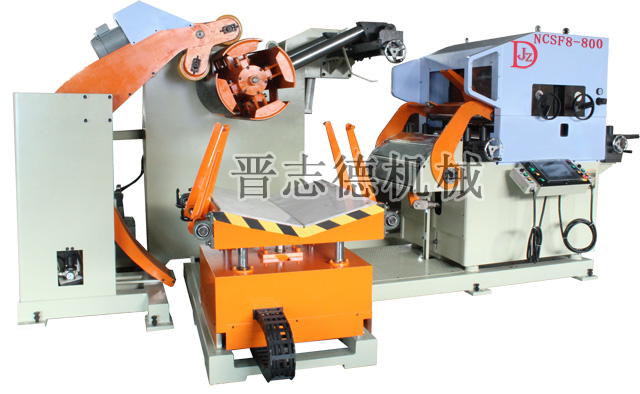

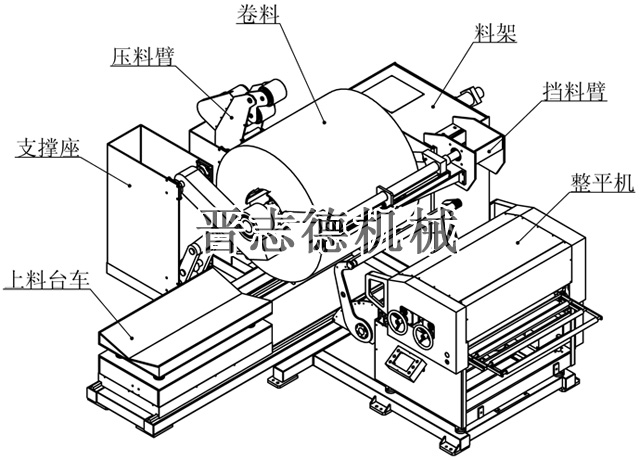

晋志德三合一送料机主要由上料台车、材料架、入料装置、整平送料装置、出口托料架装置组成，这5大功能组件相互协调工作完成卷料的自动化上料、开卷、入料、整平送料，帮助冲压客户实现全自动化的冲压生产。
一、上料台车：
1、功能说明：用于将料卷平稳移送至三合一送料机材料架主轴上，在开卷入料时用来托起料端以便料带能够顺利进入整平机，台车设置有料卷防倾倒挡板，在移送料副较小的材料时能够有效的防止料卷倾倒。
2、料座型式：承重面为V型面承重形式，表面做喷砂电镀防锈处理。
3、台车行走驱动：液压马达（节流阀调整速度）。
4、台车升降驱动：液压油缸（保压阀控制带负荷时能运行平稳）。
5、料卷对中方式：手持式操作手柄目视对中（设备附有刻度尺做参考）。
6、台车行走防越位：行程开关+硬限位挡块。
7、防倾倒挡板移动方式：手动调节。
二、材料架：
1、功能说明：三合一送料机材料架部分是将料卷固定在料架主轴扩缩部位上，支撑料卷内径的支撑台，自动运行中通过料环控制指令让主轴间歇式转动开卷放料。其中包括主轴扩缩部分，压料臂部分，限位轮部分，料环控制部分。
2、扩张方式：液压连杆式扩张（三组）。
3、料卷压料臂：压紧材料同时防止料卷在除去束带后的松散，在自动运行过程中压轮会随着材料卷径的改变自动调整速度，以达到压轮与料卷的线速度匹配防止料卷散开。
4、压料臂的动作方式：气缸驱动，可手动打开和关闭，自动运行时可。
5、限位轮：位于晋志德三合一送料机材料架的右上方，限位轮的轮面靠近料卷侧边，轮体无动力可随外界任意力量旋转，运行中用于防止料带在开卷过程中出现侧滑。
6、轮距调整：两个轮体可以任意立调整，手轮+丝杆传动，滑动导轨侧边有刻度尺做位置参考。
7、限位轮动作：气缸驱动外限位轮做打开关闭动作，内限位轮不做打开关闭动作，只做料卷宽度方向的移动，外限位轮的动作仅限触摸屏手动操作，自动运行前必须将其关闭，才能满足运行前的安全条件。
8、限位轮表面处理：高频加磷化防锈处理。
9、料环控制：材料架压料臂下方的2组红外线光电感应开关在料弧下垂时通过感应料带来反馈信号以控制材料架主轴的启动和停止，以保证材料架与整平送料机之间有足够合理的缓冲料弧。
三、入料装置：穿料时入料上辊可以手动做打开和关闭动作，配合晋志德三合一送料机上料台车可顺利、轻松、安全的夹紧料头并将料头从材料架引至整平轮。
四、整平送料机：矫正材料卷摺使其表面平整，并根据设定长度和速度将材料送入冲床内。
五、出口托料架装置：晋志德三合一送料托料架上安装进口耐磨福来轮，保证料带在定尺以后到冲床模具之间的可靠传送。
