自动换盘机交付河南客户

时间:2019-12-02 09:15 来源:http://www.kssmc.com 作者: 晋志德机械

 2019年12月2日,远在河南的晋志德售后工程人员传来捷报,2台卧式自动换盘端子收料机【简称自动换盘机】成功交付河南某电器有限公司,同时顺利通过该公司的严格的质量验收工作。
  自动换盘机,全自动换盘机
  此次交付的两台自动换盘机均为四盘卧式自动换盘端子收料机,是位于河南省鹤壁市经济技术开发区的一家大型电器有限公司订购的,其适用材料厚:0.05-1.2mm,适用材料宽度:6-50mm,收料速度:16m/min,主要配合客户现场的日本KYORI高速冲床使用,用于汽车连接器、车用连接器产品的高速冲压自动换盘收料工作。

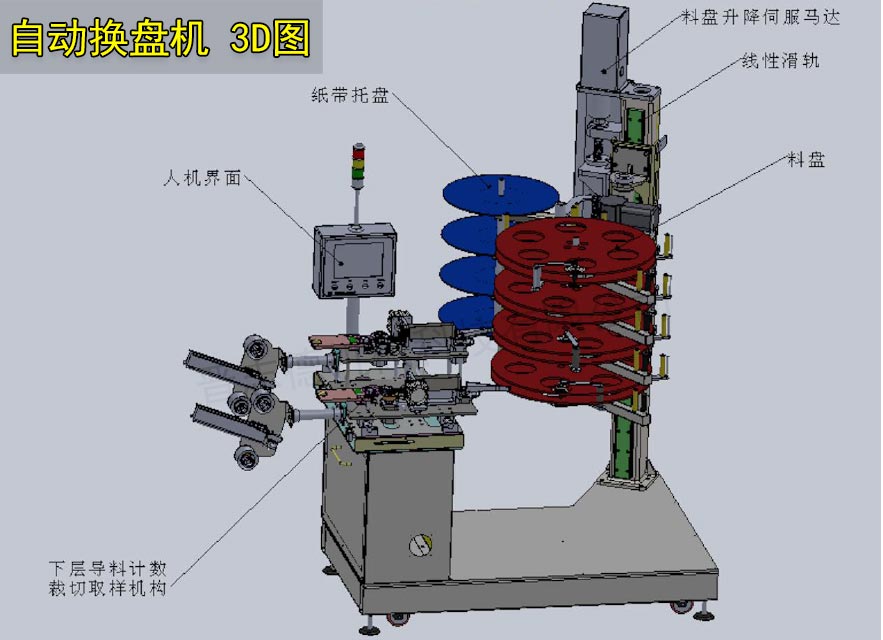

  下图是该自动换盘机3D结构图,配合此图,一起来看看这两台四盘卧式自动换盘端子收料机的结构与性能特点:
  自动换盘收料机3d图,自动换盘端子收料机结构图
  一、入料部分:
  1、自动换盘机入料采用日本竹中模拟量接近传感器,可根据料带下垂度自动调节收料马达速度,达到收料均匀的效果。
  2、加装倒料轮保证材料不落地。
  3、自动换盘机收料口安装防拉料,保护模具。
  二、入料引导部分:
  1、采用日本三洋步进马达,高精密送料,性能稳定。
  2、主动轮采用胶轮,入料时防止刮伤产品表面。
  三、计数部分:
  1、晋志德收料机计数部分采用日本基恩士光纤传感器,计数精准,调节简易。
  2、计数光纤感应后,切刀依照计数点准确切刀产品中间。
  四、切断部分:
  1、采用SKD11材质,HRC58°,磨损 后可修磨重新使用。
  2、切刀采用气立可气缸。
  3、切刀加装防护罩,起到保护作用。
  五、取样部分:
  1、采用光纤计数后取样。样品数量可根据需求设置,并能保证裁切在两端子之间。
  六、料盘收料部分:
  1、自动换盘机料盘收料部分转动马达采用台湾秀仕,体积小,寿命长;
  2、入料时吹气辅助,确保材料准确进入卷轴。
  3、收料盘每盘可调整单独收料方向,满足收料需求。
  4、每盘都配有操作按钮,收满盘后方便缠绕隔离纸。
  七、隔离纸部分:
  1、晋志德自动换盘机纸带张力采用普微钮矩控制器,纸带张力可根据需求任意调节。
  2、采用日本欧姆龙接近开关检测纸带缺纸,断纸。
  八、换盘部分:
  1、自动换盘机换盘部分采用东元伺服,THK丝杠及线型导轨,运行平稳精确。
  2、采用机头上下移动换盘,出现异常时马达自带刹车确保机头停留所在位置,防止机头自己落下。
