高速款重型材料架

时间:2015-05-30 08:22 来源:http://www.kssmc.com 作者: 晋志德机械

 材料架又名开卷机,其功能是对板材料卷实现放料、开卷,是冲压加工生产实现自动化的必备设备。

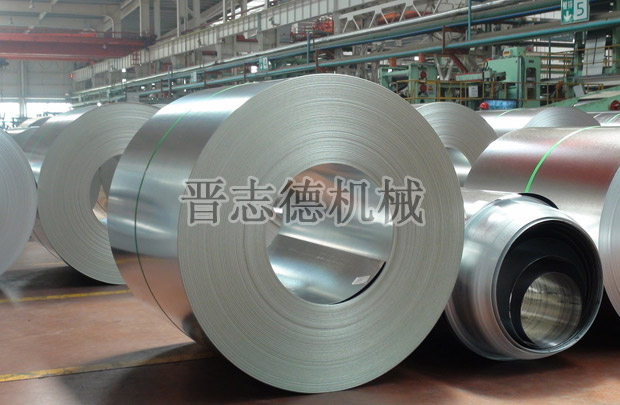

    冲压用钢卷料带
  材料架种类有很多,不过传统适用于高速开卷的则只有平面电子送料机(又名圆盘放料架)这一种,不过平面电子送料机却只能适用薄板窄料的开卷,且承重量不大、卷筒外径的定制化程度低,已经越来越不能满足现代化高速冲压之需求。

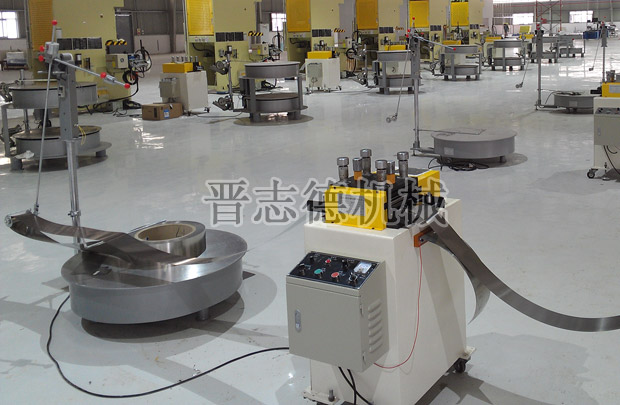

    平面电子送料机
  为了满足冲压业主现代化高速冲压生产之需求,晋志德机械在传统重型材料架基础上研发、生产了一款新型高速重型材料架,此款新型材料架既具有传统重型材料架载重量大、适用范围广(薄板、中板、厚板卷料均可使用)、定制化程度高(载重量、料卷内径外径均可定制)的优点,又能实现高速化的开卷(开卷速度最高可达30m/min),是目前性能最卓越的高速开卷设备。

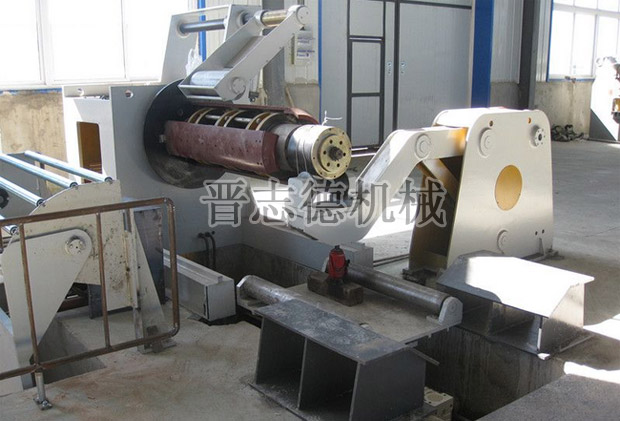

    高速重型材料架
  晋志德高速重型材料架相比传统重型材料架,在机型外观、结构上极大的改进,其中最大的变化则是胀缩机构(采用双次胀缩卷)的改进与曲柄锁紧装置的增加,同时取消了带斜楔面的滑动套筒。
  高速重型材料架中心拉杆在弹簧的顶压作用下,带动扇形托料瓦板,使其沿斜楔面滑动-曲柄锁紧装置使卷筒维持其胀开状态,由于其采用的是双次胀缩结构使得卷胀缩范围可达到单次胀缩卷筒的二倍左右,同时由于扇形托料瓦板之间的空隙较大,所以很容易把塌卷的带卷套上卷筒,而且开卷时的带卷的弹性变形均匀、不平稳性较小,从根本上解决了材料架在高速开卷时旋转阻力大、放料困难的问题,确保了高速开卷时性能的稳定与可靠。
