重型材料架自动化开停原理

时间:2014-08-04 10:18 来源:http://www.kssmc.com 作者: 晋志德机械

 重型材料架作为目前冲压行业使用最多的立式放料开卷设备,再其出现前,有一种传统放料架在市场上使用的十分广泛,它的结构十分简单,就是由一根横穿卷料的铁棍和两个支撑铁棍两端的支架组成,这种简易的放料方式虽也能实现放料、开卷之目的,只是换料复杂、调节繁琐(料带调水平复杂)而且极易出现材料偏移、散料的现象,逐步被重型材料架所取代,这类客户在选择换用重型材料架时,常常有所疑惑,那就是重型材料架是不是能实现自动化开停,若能实现又是如何来控制的呢?

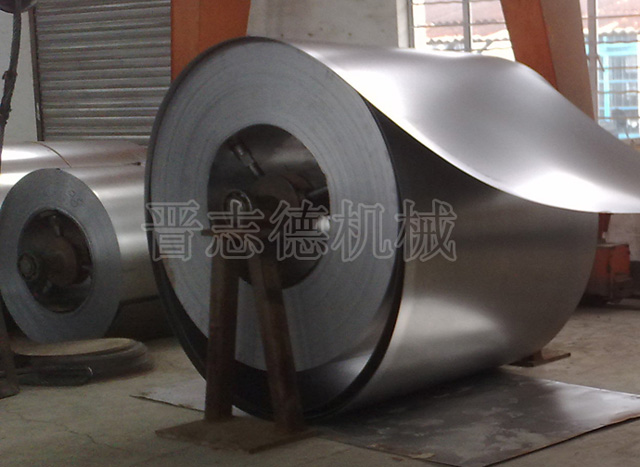

    传统材料架
  其实目前市场上常用的重型材料架都是有动力重型材料架,虽根据材料的宽度、重型不同有很多种型号可供选择,但不管哪种型号其都是能在开卷时实现自动化开停的,当然要想对其开停原理有所认知首先要对其结构有所了解:晋志德重型材料架其内部机体内设置的有马达与减速机,其通过链条来传动料架主轴来实现材料架的开卷工作,而马达则是由设置在机身侧边的电控箱来控制其运行的,其电控箱的控制方式有手动与自动两种控制方式,手动式则是按一下料架运转一次,自动时则是由感应电路来控制料架的开停,而重型材料架的自动化运行也正是由这种感应电路来控制的。

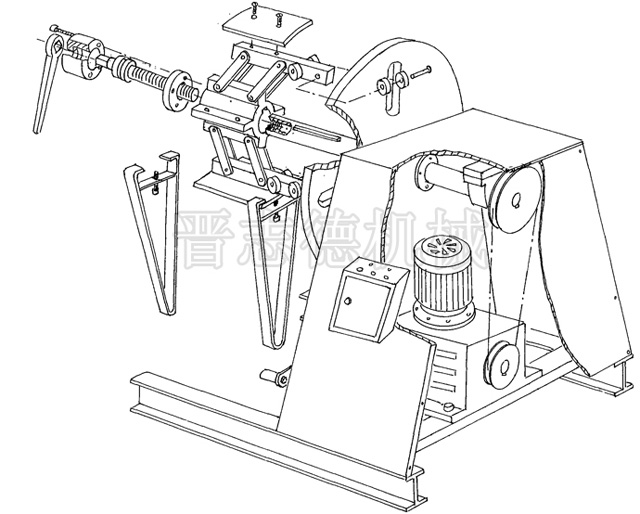

    重型材料架结构
  重型材料架其均配有一个L型感应杆(材料宽度大则为独立落地感应架,其工作原理完全相同),其以材料架机身做绝缘处理,并以电控箱内中间继电器相连,由电箱内的变压器为其输送12V的感应电源,实际使用重型材料架时,材料架持续开卷使开卷后的板材在待料区内形成一个向下下垂的弧度,当弧度下垂到一定程度则与感应杆(架)接触,此时因材料上的感应电压使得中间继电器的电路接通,其控制时间继电器在延迟一段时间后将材料架马达开关切断,则马达停转,材料架停止开卷;当后续整平机继续工作使待料区料弧上升离开感应杆(架)后则中间继电器的电路跳转,经过时间继电器延迟跳转后,材料架马达电路重新接通,机台就会继续运行,如此来实现循环自动化控制。
