片材送料机的结构及工作原理

时间:2014-12-31 09:46 来源:http://www.kssmc.com 作者: 晋志德机械

 目前,市场上常用的送料机,不管是空气送料机、滚轮送料机、NC送料机、齿轮送料机还是高速夹式送料机都是专为板材设计的连续送料装置,即通常用在卷材上,整个冲压自动化生产线由开卷装置(材料架)、整平装置(整平机)、送料装置(送料机)、冲床及连续模、收料装置(收料机)组成,这些设备依次沿着材料入料方向布置形成完整的自动化冲压生产线。实际使用时,卷料放置在材料架上,由其开卷后进入整平机,经整平机整平去应力后进入送料机内,在通过送料机步进化冲床模具内,由冲床对材料进行冲压加工,最后由收料机对冲压完后的废料进行卷取回收。
  但是,这些连续送料机都只适合对连续板材进行送料,若用于片材时,则需人工进行辅助上料,且每段送料完毕都会将送料机出料口到模具的那段材料浪费掉,不仅达不到自动化生产之目的而且会造成极大的浪费。只是在实际生产中,不少加工场合却只能使用片材进行冲切加工,这时传统的送料只能采用人工送(拉)料,而人工送料材料边料宽度需要预留很大的边缘,且只能进行单次冲压,不仅操作上极为不便,极大的增加了作业时间与用料,增加了生产成本,同时手工送(拉)料不仅劳动强度大,而且会带来极大的安全隐患。

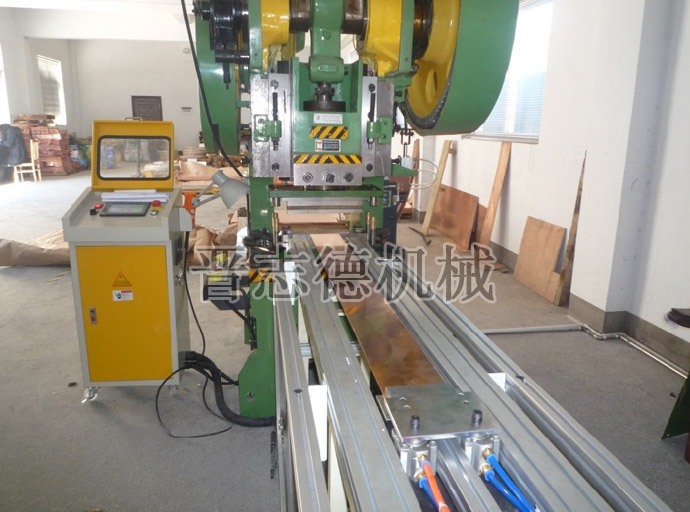

  为从根本上解决片材无法自动送料的难题,晋志德机械专门设计研发生产了一款片材送料机,其由上料机构、送料机构、推料机构、电控机构四大功能组件组成,上料机构、送料机构及推料机构的动作均由电控组件控制,通过在独立控制电箱的触摸面板上简单的设定送料相关参数后,即可将片材准确自动化的送入冲床冲压位置,实现连续高精度的冲压生产,不仅节约了冲压加工时间、提高了生产效率,而且从根本上确保了冲压加工生产的安全性。
  晋志德片材送料机实际使用时,送料机上料机构的马达输出轴通过皮带轮与丝杆传动连接,丝杆的转动可带动上料轴进行上下移动,上料轴向上运动时,将设置在上料槽中的片材送到上料槽的上端,接近传感器感应到片材,送料机构的吸料气缸带动真空吸料头向下运动,设置在送料导向轴座的一侧的接近开关给出吸气信号,吸料头将上料槽中的待加上件吸起,真空吸料头将待加上件真空吸住时,吸料气缸带动其向上移动,此时,吸料组件在第一伺服马达带动下往前运动,当吸料组件位置到了另一侧的接近开关处时,该接近开关给出放气下料的信号,并给信号至推料机构,片材被下在工作台上,第二伺服马达带动推料组件前行,推料组件的推料头将片材推送至推料导向轴座的前部的冲床上,完成动作后设置在推料导向轴座一侧的接近开关发出往回走的信号,推料组件复位,连续重复上述工作流程完成自动化的冲压加工生产。
