NC送料机与冲床同步运行原理

时间:2015-01-16 09:24 来源:http://www.kssmc.com 作者: 晋志德机械

 送料机是搭配冲床使用的一种辅助机械设备,其作用是将金属或非金属板材自动输送至冲床的模位中,由冲床的滑块逐步将材料在模具模腔中冲压成型。

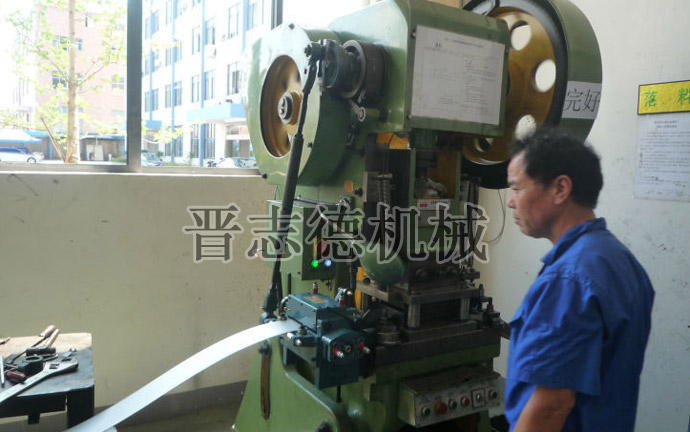

  滚轮送料机使用
  目前冲压行业中使用最多的是滚轮送料机,其是由冲床的输出轴通过偏心盘、十字接头、拉杆、摇臂、传动轴来完成动力传输的,由于滚轮送料机最终动力来源是冲床输出轴,所以送料机与冲床运行的同步性能得到精确的保证,冲压业主也很好理解,不过这也导致了一个问题,那就是一旦冲压工艺所需送料步距有所变化,需要很长的调试试机时间,实际使用时,劳动强度大、专业性要求高、耗时长。

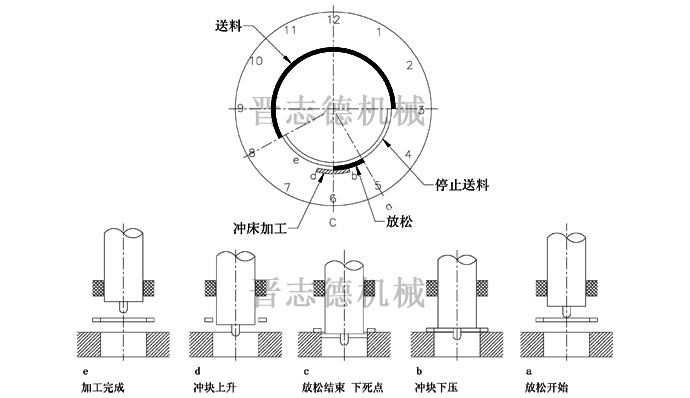

  送料机工作时序
  晋志德NC送料机作为一种新型数控送料设备,其诞生目的之一就是为了简化传统送料机的调试、试机流程与时间、降低劳动强度,它的步距设定十分简便只需在NC送料机电控箱触摸屏上简单的输入即可,只是作为一种新新设备,很多冲压业主对其认知性不高,对NC送料机是否能真正能以冲床实现同步化送料心存疑虑,这也成为晋志德NC送料机实际推广时的一大困扰,为从根本上消除客户这种疑虑,晋志德机械专业技术人员在此讲解一下NC送料机与冲床同步运行原理。
  NC送料机接线
  其实晋志德NC送料机与冲床同步的原理并不复杂,简单来讲就是NC送料机的PLC接收冲床曲轴编码器传送的角轴角讯号,通过运算实现在规定时序实现送料、放松动作,以此达到与冲床同步运行之目的,确保每次送料的准确与冲压的可靠性,而实际实现这种效果的安装方法也十分简单,只需从冲床内接出两组凸轮信号(一组为送料信号,一组为放松信号),然后将其连接到NC送料机电控箱内的PLC上即可,由PLC精确的控制伺服系统的送料动作,实现与冲床完美的配合。
