重型材料架压料臂的功能与结构

时间:2014-11-07 08:58 来源:http://www.kssmc.com 作者: 晋志德机械

 冲压自动化生产线通常由开卷、整平、送料、冲压四个流程组成,每个流程对应有专有的设备,而实现开卷流程的设备被称为材料架,它用于承载料卷并为后续整平机开卷供料。材料架种类很多,而真正能够适用中厚板材料的常用材料架只有重型材料架。重型材料架价格实惠,操作简便,不过若使用标准型材料架开卷较宽的厚板卷料时会出现一个问题,那就是卷料的应力大,会因自身应力在开卷过程中出现散料、松卷的现象,不仅影响了正常的开卷供料,而且极易造成人身安全事故。
  为此,在用于厚板料卷的开卷时,晋志德机械都为重型材料架加装了气动压料臂,使其能配合重型材料架的涨缩卷筒确保材料架在开卷时始终保持料卷的不松卷,真正确保了开卷的稳定性与安全性。

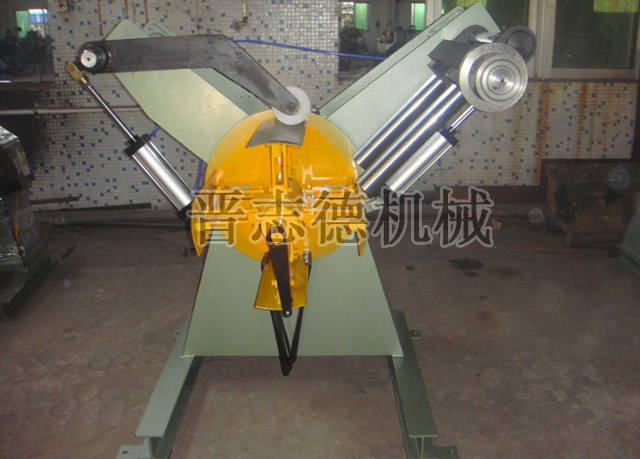

    压料臂重型材料架使用
  晋志德重型材料架气动压料臂由支架、压料轮、传动装置、气缸、驱动装置组成,其中压料轮设置在压料臂支架上与驱动装置相连,驱动装置以气缸为动力,气缸以压料轮通过传动装置相连。材料架传动装置包括转轴、摆动臂、连接杆,摆动臂和连接杆固定在转轴上,摆动臂远离转轴的一端与压料轮相连,气缸的活塞杆连接连接杆;支架上设有两个转轴支座,转轴的两端固定在两个转轴支座上,摆动臂和连接杆设置在两个转轴支座之间。当气缸的活塞杆向上或向下运动时,推动连接杆向上或向下运动,此时固定连接杆的转轴左转或右转,固定在转轴上的摆动臂随之摆动,压料轮压紧或放松材料架的涨缩卷筒。
  重型材料架压料臂气缸连接电磁阀,电磁阀的控制端连接控制电磁阀阀门开度的控制系统,控制系统的信号输入端分别连接材料架电控箱的压紧按钮、放松按钮。按动压紧按钮或放松按钮,控制系统收到压紧信号或放松信号,控制电磁阀阀门开度,以便使气缸的活塞杆向上或向下运动,推动连接杆运动,压料轮压紧或放松材料架的涨缩卷筒,压紧和放松压料轮的操作简单方便。
    双压料臂重型材料架
  晋志德重型材料架压料臂采用气缸作为驱动压料轮的装置,相比油压压料方式,具有无污染、阻力小、压力适中、操作简便等优点。
