重型材料架主体结构的选用

时间:2015-03-10 10:06 来源:http://www.kssmc.com 作者: 晋志德机械

 重型材料架是冲压、剪切生产线中最常用的立式放料、开卷设备,其基本运行原理是由胀缩卷筒张紧料卷实现放料,然后由马达通过减速机、皮带轮驱动胀缩卷筒转动实现开卷,只是很少有冲压客户知道事实上重型材料架主体结构(如卷筒、刹车装置、卷机对中调节等)这些并不完全相同的,而是根据实际的材料宽度、厚度、载重量等卷料基本属性量身定做的,有多种结构可供实际选择,晋志德机械在此对其选购结构做一下详细的说明。
  一、重型材料架胀缩卷筒的种类及选用
  重型材料架胀缩卷筒功能是用于承载放置料卷,其有四种结构形式,即弓形板式、平行四连杆式、四棱锥式、四斜楔式。其中晋志德重型材料架使用最多的还是平行四连杆式和四棱锥式两种主体结构。
  平行四连杆式卷筒结构是普通型重型材料架最常用的结构形式,其用四块结构尺寸基本相同的弧形托料瓦板组成,每块弧形托料瓦板和轴上的支撑套筒用四条短连杆相联形成平行四连杆机构,依靠短连杆倾斜角的变化产生筒径的胀缩。

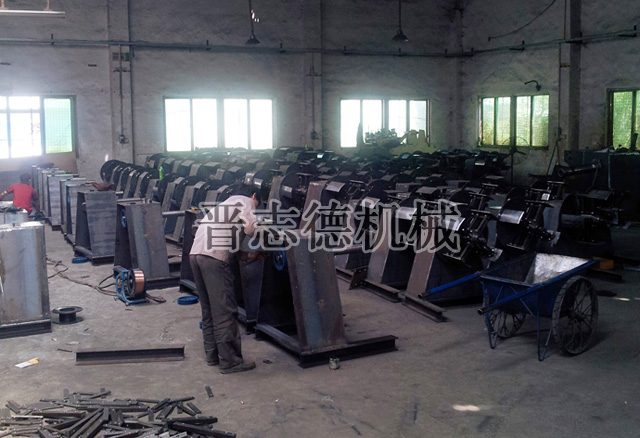

    重型材料架生产现场
  四棱锥式卷筒结构主要用于油压重型材料架,其筒体由四块扇形托料瓦板组成,扇形托料瓦板的内侧有阶梯形斜面与中心四棱锥的阶梯斜面相配合,利用四棱锥的少量轴向滑动形成外径的胀缩。
  二、重型材料架刹车装置的种类及选用
  重型材料架刹车装置用于消除材料架运转时的惯性,有三种结构形式,即机械抱闸式、磁粉制动器式、直流拖动式。
  机械抱闸式刹车装置是普通重型材料架使用最多刹车结构,其特点是结构简单,价格实惠,但也有其不足之处,那就是张力不易控制,只适用于中、小型重型材料架。

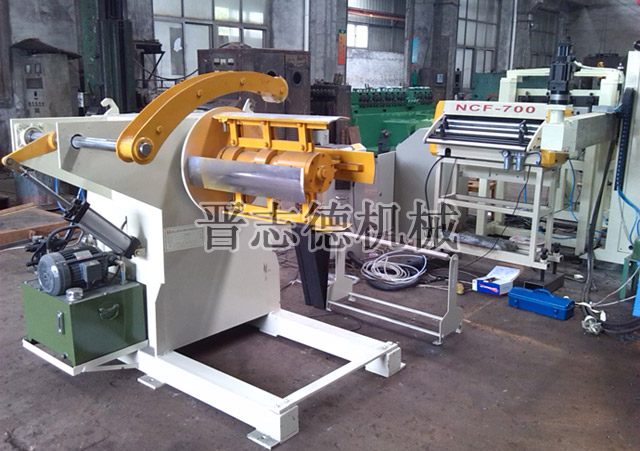

    重型材料架使用
  磁粉制动器式刹车装置是中型重型材料架最常用的刹车结构,其通过磁粉制动器形成开、卷张力,调整激磁电流调节系统即可改变张力大小,易于实现自动控制,但所能解形成、的最大张力受磁粉制动器最大力矩限制,因此不能用于大型的重型材料架。
  大中型卷料冲压、剪切生产线使用的重型材料架刹车装置采用直流拖动方式形成所需的开卷张力。
  三、重型材料架卷机对中调节的种类及选用
  对于大多数冲压、剪切生产线而言,都要求材料架具有对中调整功能,即在上卷与工作过程中,始终保证材料中心线与生产线中心线重合,以保证整个生产线的稳定。
  晋志德重型材料架的对中调节系统主要有光电液对中调节系统和气电液对中调节系统。但光电液对中调节系统是最可靠稳定的。
  在光电液对中调节系统中,光电感应开关固定在带材的边缘,使带材位于光源的中心线位置,当带材跑偏时,将引起电信号的变化,系统将此变化反馈给液压对中油缸,推动材料架,实现自动对中。
