三合一送料机拆卸和安装

时间:2012-10-31 09:25 来源:http://www.kssmc.com 作者: 晋志德机械

 三合一送料机主要由料架、整平和NC送料机组成,在出货前已调试完成,各连接线及安装正常,在机器运输时,为方便运输,可将机器拆卸成两部分,料架一部分,整平和NC送料机头一部分。今将拆卸和安装介绍如下。
  三合一送料机拆卸要点:
  1、确定电源是否已拆除,以免造成不必要的人身伤害。
  2、主要拆装的部件有:

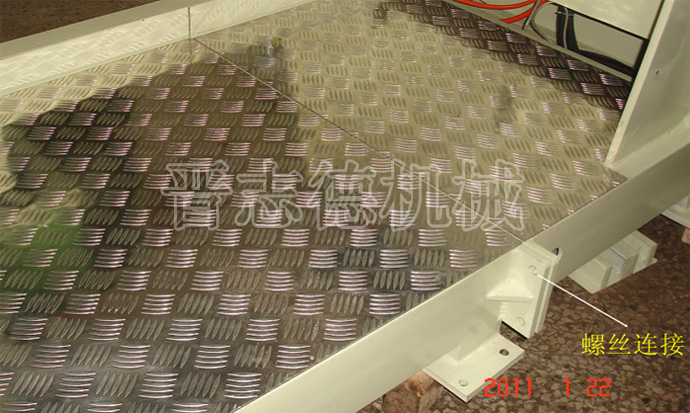

  ①图(一)、是整体机架的连接部位,对齐平整后采用四个螺丝连接。

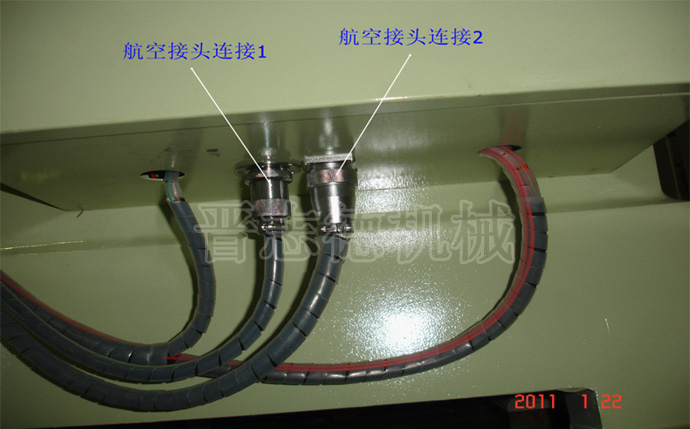

  ②图(二)、当机架拆装后,此航空接头连接1、2会被移位,当机架重新定位安装后,只需将此连接处的航空插头对照原孔位安装就好,简单方便。

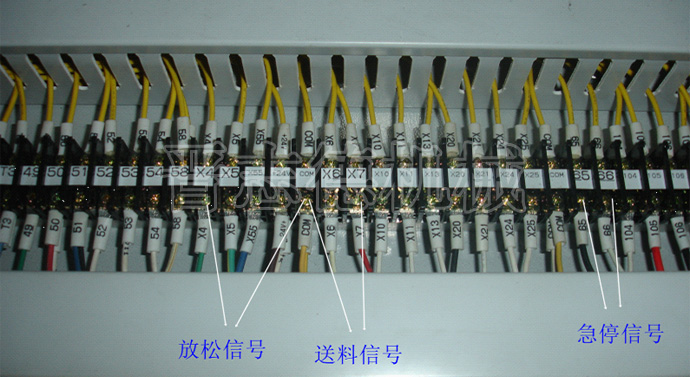

  ③安装两个自制的机械凸轮,并配合两个近接开关(NPN-NO)。此两个凸轮线连接NCSF送料机的送料信号(COM和X7)和放松信号(COM和X4)。此外本机台还有两个信号线(65,66)。此信号线为急停线,为送料机出现异常现象时输出,得串联连接至冲床急停信号。

  ④注意连接到小电箱(操作面板)的屏蔽线(有4根),千万不能扯断,同时连接到NC送料机的编码器线也不可随意拉扯。
  3、料架油压站下面的线盒无须拆卸。
  4、拆卸完成后注意电线的保管,建议用胶纸缠好,机器各部分尽量避免擦伤和碰撞。
  三合一送料机安装要点:
  1、机器运送至客户工厂后,将机器排成一条线,两段连接处用螺丝连接,注意高度一致,同时将机器中心线应与模具中心线调整一致。
  2、接线方面:将之前拆除的电线一对一连接( 根据号码管数字),注意封板的前后安装顺序。提醒:由大电箱出来的4 根套管应一一对应由编码器线插头,脉冲线Y0,Y1,11,12,NC送料机马达线和大套管线。
  3、将所有的电路安装完成之后,请再检查一遍是否安装妥当、完整,确认后将机器封板安装上。
  4、确定电箱控制面板电源开关在断开状态之后,接通电源(3相380V),打开电源开关,确认是否正常,如有异常立刻切断电源。
  5、操作控制手柄,按(机架上升)或者(机架下降),将材料出料高度调整与模具持平。注意将NC送料机机架的螺丝松开,否则动作无效。(由三个限位开关,最上面的限位开关为总控制,中间限位开关为上限位,下面限位开关为下限位。)
  6、最后,将机器的送料和放松信号线接入冲床(三条线X7,X4,COM),同时根据需要将急停线也可以接入(两条线65和66)。
  7、一切确认正常后,三合一送料机即可进入正常生产,注意安全,同时定期检查和加注润滑油。
