三合一送料机整平滚轮的调整

时间:2012-06-18 09:40 来源:http://www.kssmc.com 作者: 晋志德机械

在实际冲压自动化生产过程中,由于使用材料的厚度、宽度、材质的关系其硬度弯曲程度及其它种种条件,都不一样,故有必要每次使用时调整整平量。在三合一送料机整平轮上放有两个手轮,可调整整平轮上下。

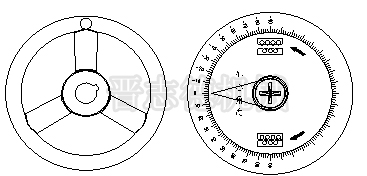

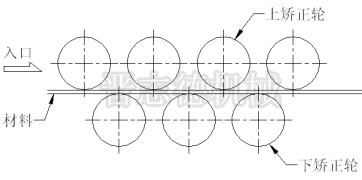

三合一送料机整平手轮,整平刻度盘三合一送料机整平滚轮排列
  三合一送料机整平的调整方法:
  1、将整平手轮慢慢转,使工作轮之间隙合材料厚度。
  2、用寸动按钮使材料送出一次,然后确认是否整平好。
  3、尚未整平好时,将整平手轮,每次增加旋转半圈,增加整平量。
  4、入口侧的整平轮压下量调多,出口侧之整平轮的压下量调小,做调整工作。压下量的标准,入口侧以材料厚度的20-40%,出口侧以材料厚度的0-10%作为标准。
  5、特别对于一定程度的弯曲的材料(如图1-1)要使它成为反弯曲时,需将出口侧的整平量调多,即会有效果。(如图1-2)

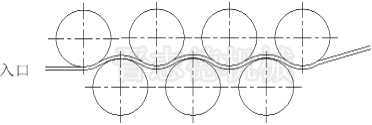

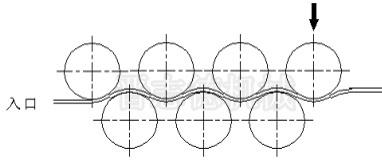

三合一送料机整平弯曲材料出料口处整平量调多
         图1-1 整平弯曲的材料                  图1-2 出口侧整平量调多
  整平调整特别注意:
  三合一送料机整平厚度均有自己的使用范围,标准型为0.3-2.2mm,中板型为0.5-4.5mm,厚板型为0.6-6.0mm。整平量过大时会留轮的痕迹在材料上,或会使双方边缘成波浪状态。又在异常压下会使整平轮承轴破坏,或会增加驱动部的负担,故请注意。
  例:板厚T=2.0时
    入口侧+1.0mm 出口侧+2.0mm
    板厚T=0.8时
    入口侧+1.0mm 出口侧+0.8mm
  (会因宽度和材质有所差异)
