NC送料机与冲床联动原理

时间:2013-09-07 15:36 来源:http://www.kssmc.com 作者: 晋志德机械

 NC伺服送料机是利用伺服马达驱动-搭配冲床凸轮讯号,以伺服马达提供与冲床同步的送料动作。因其具有操作简便、送距调整容易,方便独立进行调整与作动,不需冲床送料轴端即可安装等优势,所以已成为冲压自动化生产中主流送料设备。
  NC伺服送料机作动原理:
  一个冲压行程为滑块位置由上死点开始,经过下死点后回到上死点结束。NC送料机则是利用冲压过程中非加工时间,将料卷推送固定的进给节距,达到材料逐站冲压的效果。
  • 模具与材料接触冲压角度为成形区,其余为非成形区。
  • NC送料机利用冲床凸轮角度设定,在非成形区将材料推送前进。
  • 当模具冲压材料时,由模具材料定位销将材料定位固定,再利用冲床凸轮角度设定材料放松范围,让送料机做材料放松,以增加材料冲压定位精度。
  • 由于送料区与成形区互不干涉,所以可采用连续冲压方式达到高效的产能。

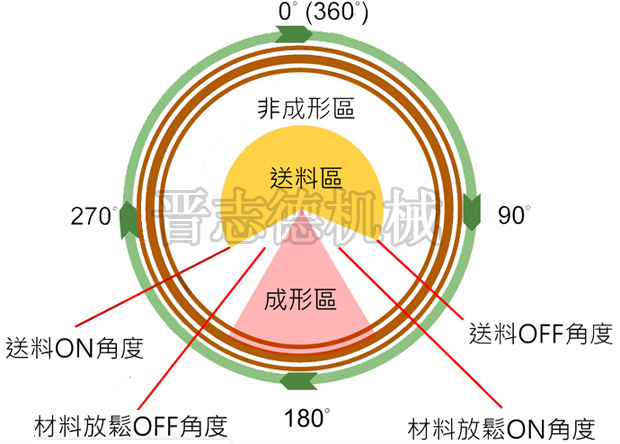

    NC送料机送料区间
  NC伺服送料机可自由设定送料距离,送料距离与冲床SPM及送料角度设定有关,若有送料不及时,将紧急停止冲床与送料机。
  NC送料机不但能够快速、精准的供给与推送材料,更让冲压制程更安全与减少人力负担。相关规格与配备:材料宽度、厚度、表面要求、送料之方向、高度、速度、材料放松方式、送料记忆库、多段送料功能、材料末端检知、偏摆送料等。
