NC送料机操作方法及参数设定

时间:2013-08-23 13:12 来源:http://www.kssmc.com 作者: 晋志德机械

 1、开机后,进入7寸威伦触摸屏人机界面,点击触摸屏,进入画面1(主页)。
  2、进行NC送料机长度设置
  选择参数,进入画面2(参数页),点击产品页,进入画面6(产品设置页),选择产品编号。例如:选择产品编号1,进入1号产品设置(其中有A.B.C.D 4段长度,并且有每段长度的相应次数),设定好各段送料长度和次数后,请返回,有必要时设置好每种产品的送料长度和次数。
  3、NC送料机参数设置(参数页,画面2)
  产量设定:0-999999999;送料速度设定:0(慢)-2000(快);寸动速度:10(慢)-5000(快);加减速:50(快)-5000(慢)。注意:产量设定不能为零,否则送料机无法自动启动。
  4、设置页(画面3)

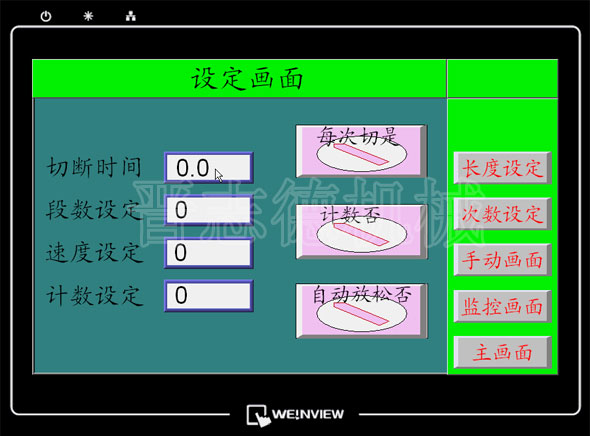

  NC送料机设定画面
  当送料机准备自动启动时,请设置自动放松状态:自动放松开;剪切状态:剪切开;循环次数设定(如果是2段,则循环次数设定为2;如果是4段,此参数设置为4。注意:此参数设置错误,将导致循环送料长度错误。
  5、补偿页(画面16)
  进入画面3(设置页)后,点“补偿”后进入补偿页。此数据为材料剪切位置,如NC送料机送料后,材料须剪切的位置过剪板机的剪切刀口,则补偿设置为负数(当前补偿值为脉冲数,1mm相当于35P。例如:过2mm,则当前补偿值设置为-70P),即材料倒退一定距离后再剪切;如送料后,材料须剪切的位置未到剪板机的剪切刀口,则补偿值设置为正数,即材料前进后再进行剪切。此NC送料机参数与材料的长度精度有重要关联,务必设置准确。
  6、画面15(延时页)
  该NC送料机界面设置剪切时间和剪切后完成延时时间,以及送料完成延时补偿时间,三个时间的设置不宜太长,应该根据实据情况调整,如果太长,则冲床的冲压次数随之减少。
  7、所有参数设置完成后,切换至主画面(画面1),将送料机设置成自动状态,之后按启动按钮进入送料机自动循环状态。
  8、运转后,可以进入界面5,观察当前产品编号和送料长度,以及当前补偿值和循环次数。

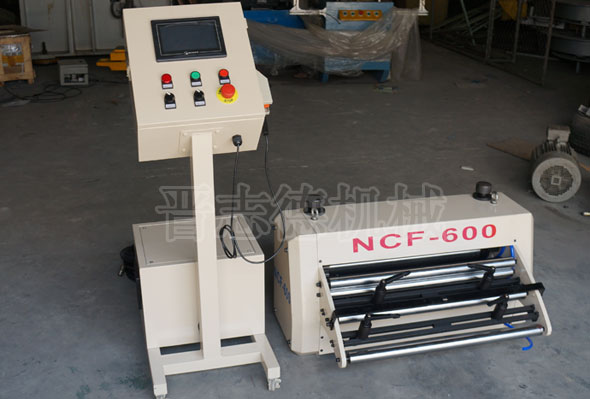

  气动NC送料机NCF-600
  注意:晋志德NC送料机画面4的参数(编码器、长度系数、冲床信号时间)不可随意调整,以免造成不必要的麻烦。
