三合一送料机挡料臂的操作方法

时间:2013-08-14 14:25 来源:http://www.kssmc.com 作者: 晋志德机械

 与普通材料架、二合一料架兼整平机、薄板三合一送料机使用A型铁挡料不同,中板、厚板板三合一送料机为了安装、操作的简便,均用挡料臂代替了传统的A型铁挡料,其操作与传统A型铁不同,晋志德机械在此予以详细说明:
  1、三合一送料机挡料臂分前后两面,可以分别调整挡料位置。其中前挡料臂有上下摆动、 前后移动两种动作;后挡料臂只有前后移动一种动作。
  2、前挡料臂的调整
  前后移动调整:将挡料臂调整手轮往里压,让其卡住外调整轴,然后转动手轮, 就可调整前挡料臂的前后移动。
  上下摆动调整:将手动阀门打到上升位置,前挡料臂将向上摆动,将手动阀门 打到下降位置前挡料臂将往下摆,手动阀门打到中间位置时,前挡料臂将停下。
  3、后挡料臂的调整:将挡料臂手轮往外拉,让其卡住内调整轴,然后转动手轮,就可调整后挡料臂的前后移动。
  配有挡料臂的三合一送料机装料步骤:

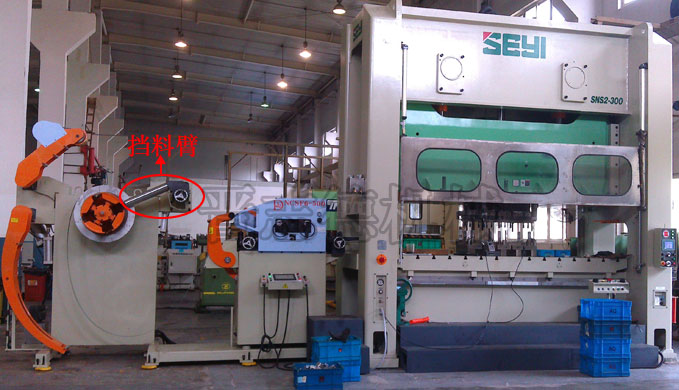

  配挡料臂三合一送料机使用
  1、提升压料臂,将内侧挡料臂固定在适合位置。
  2、启动油压站材料架瓦板扩大、缩小之开关,将材料架瓦板直径调整到比 材料内径小20-30mm。
  3、将材料吊入并靠近内侧挡料臂,启动瓦板油压扩张按钮使瓦板扩大紧撑材料内圈,再将外侧挡料臂移支至材料侧面10mm左右,压下压料臂,使压料轮紧压住材料外径。
  选配上料台车的机器,先将材料吊装到台车上,启动升降按钮使材料达到适合高度配合前进按钮将材料装入到材料架瓦板上。
  4、解开材料绑带,配合托料臂,入料臂油压开关,使材料逐步进入到送料机压轮中开始整平送料工作。
