光控式重型材料架在剪切生产线之运用

时间:2013-07-04 13:45 来源:http://www.kssmc.com 作者: 晋志德机械

 目前在板材剪切行业,通常把剪板机的剪切速度作为剪切生产线的工作速度,要求重型材料架放卷速度与剪板机同步,这就带来了一个问题:在剪板机速度不变的情况下,重型材料架的料卷会越来越小,其材料架放料的转速必须相应提高。传统使用时,采用的解决方法是人工观察待料坑内材料高低,手动调节重型材料架转速,这种方法在低速时没有问题,但在高速状态经常会因人反应滞后造成材料拖底(放卷速度快)或材料绷直(放卷速度慢)造成废品,影响设备正常生产。其次,随着竞争日渐激烈的,操作人员越少,竞争越处于主动地位。显然,这种自动化程度低的速度匹配方法已经不适用自动化不断提高的今天。

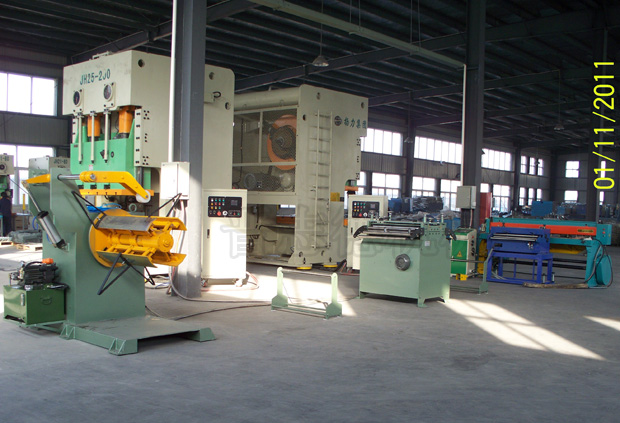

    自动化剪切生产线
  为了从根本上解决自动化剪切生产线中,重型材料架不能与剪板机速度精确匹配的现象,晋志德机械将重型材料架由传统感应架控制改为三组光电的方式控制,能够实现自动化剪切生产线中重型材料架与剪板机速度的自动匹配,能显著提高生产效率,降低了废品率,较之人工观察调节方式,调节精度更高,可靠性更好。
  配有晋志德光控式重型材料架的自动化剪切生产线工作原理及工作过程是:自动化剪切生产线中重型材料架与剪板机运行过程中,安装在待料坑内壁上的三组光电开关对待料坑内材料的高度进行实时检测,同时,D/A转换电路将剪切马达控制器反馈的剪切马达速度的数字信号转换成模拟信号并通过三组光电开关传感器输出给加法器,当待料坑内材料的高度低于光电开关传感器时,光电开关传感器就处在接通状态,当待料坑内材料的高度高过光电开关时,光电开关就断开,这样,加法器就能根据D/A转换电路通过光电开关输出的信号自动计算出合适的给定信号反馈给材料架马达控制器,材料架马达控制器通过调整材料架马达的转速跟随剪板机,这样,就实现了自动化剪切生产线中重型材料架与剪板机速度的自动匹配,实现全自动控速,显著提高了生产效率。
