三合一送料机回转凸轮限位开关的调整

时间:2013-11-13 11:48 来源:http://www.kssmc.com 作者: 晋志德机械

 1、回转凸轮开关调整基本方法:
  为了使三合一送料机与精密冲床连动,需要调整精密冲床的凸轮开关,用精密冲床的凸轮开关控制送料机的送料启动及自动放松等功能。
  调整凸轮开关时使用冲床的[寸动运转]方式,在寸动运转精密冲床的时候进行设定。
  精密冲床的凸轮开关调整不当,或凸轮开关损坏时会造成凸轮开关的接点跳跃或信号时断时续,出现这种情况将造成送料机工作不正常,应进行调整或更换。
  使用电子凸轮的精密冲床,请将接点闭合设定成ON,接点打开设定成OFF,因电气回路的不同,有时ON/OFF的设定是相反的。

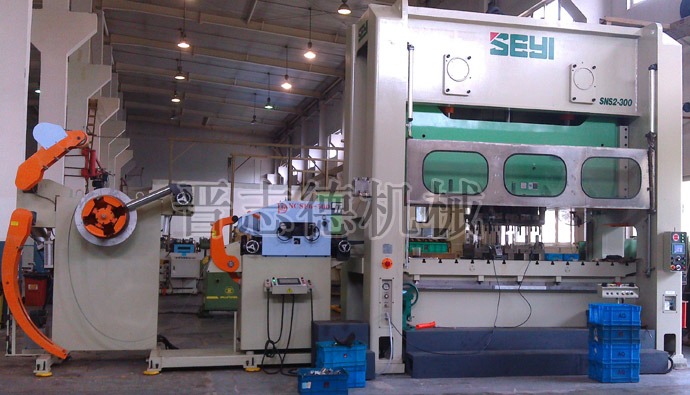

  三合一送料机配精密冲床
  2、送料开始指令的调整:
  三合一送料机送料开始信号用凸轮开关设定在精密冲床离开下死点,且上下模具张开允许送料的位置ON,在精密冲床离开上死点,模具即将闭合的位置OFF。
  3、送料终止指令的调整:
  如果在精密冲床的模具闭合时,三合一送料机仍继续送料的话可能造成模具损伤、制品报废、材料卡模等故障,为了预防这种情况的发生设有送料终止指令信号,如果收到该信号的情况下送料未能结束,将停止精密冲床的运转。
  三合一送料机送料终止信号用凸轮开关设定在可能输送的范围之外。
  4、整平送料滚轮松开指令的调整:
  在金属模具带有定位销的情况下,在定位销进入模具导向孔的瞬间,打开三合一送料机的滚轮,使材料处于自由状态,可以对材料的位置与方向进行修正。
  凸轮开关设定的位置应在以下范围内:从定位销进入导向孔处到精密冲床到达下死点处的范围内。
  送料机滚轮的实际开闭时间会比松开指令时间延迟,精密冲床的转速较快时,需要稍许提前设定指令位置。
  特别注意:精密冲床在接收到急停信号到冲床完全停止运动,因冲压压力、模具重量、制动效果等情况不同,模具滑动的角度不同,如果是级进模时,在材料还没有完全送完的情况下如果进行压力加工,金属模具有可能发生破损。因此要估算出制动角度,将凸轮开关设定在安全范围内能使冲床停止。
