光控重型材料架实现开卷的精准控制

时间:2013-12-19 15:26 来源:http://www.kssmc.com 作者: 晋志德机械

 目前,在冲压、剪切加工生产中要想实现自动化生产,使用卷料是必不可少的,而材料架因其为承载卷料的专用设备而得到了广泛的应用。在众多类型的材料架中,重型材料架因载重量大、适用材料厚度宽度范围广、可特殊订制等优点成为了最主流的放料开卷设备。
  标准型重型材料架为感应架感应式,其基本原理为重型材料架将金属料卷开卷并送入后续整平机时,由于金属材料自身的重力因素,会在传输过程中,产生材料弧垂,即,材料在重型材料架和整平机之间会因为重力因素形成一个弧形,其接触感应架后会控制料架停止,离开后则材料架自动运行,以此来实现料架的全自动化的控制。
  但此种标准型重型材料架却存在不可避免的缺陷,一是材料必须为金属材质;二是重型材料架的开卷速度影响材料架的弧垂高度,进而造成松卷或开卷现象。其中,当重型材料架开卷速度较快时,使材料架弧垂高度增加,从而造成松卷现象的发生;当重型材料架开卷速度较慢时,使材料架弧垂高度降低,进而造成材料架被拉直,产生冲卷现象的发生,导致材料架被拉伸、变形,甚至会造成材料架材料损坏,而且,材料架在被拉伸的过程中,整平机和重型材料架都会受到损坏。

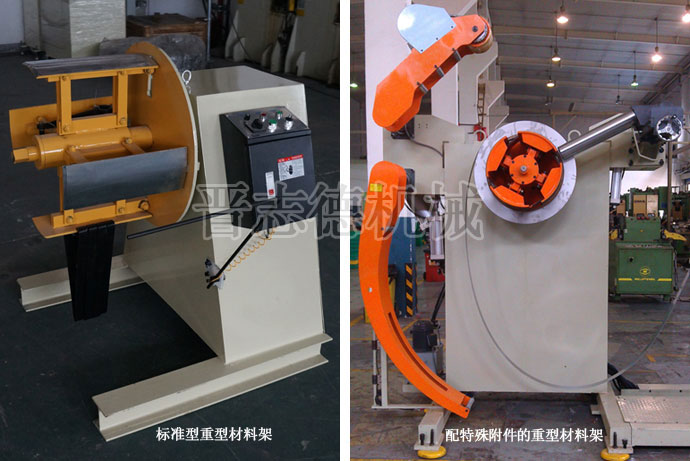

  两种重型材料架对比
  为了从根本解决标准型重型材料架的缺陷与不足,晋志德机械特研发、生产了一种光控重型材料架,其将感应架改为多组光电开关光控控制,通过光电开关感测材料架的弧垂高度,根据该弧垂高度的变化控制重型材料架旋转轴的旋转速度,对重型材料架实现真正精准化的控制,从而从根本解决了材料架的冲卷与松卷现象的发生,提高了冲压生产效率。
  晋志德光控重型材料架属新型开卷设备,目前主要运用于三合一送料机上,其由三组垂直布置的对射式光电组成,其与材料架电箱中的变频器连接来控制速度。当第一组对射式光电感测到材料时,表示重型材料架放卷速度过慢,控制器驱动重型材料架加快放卷速度,以免发生冲卷现象,导致材料架损坏;当第二组对射式光电感测到材料时,表示重型材料架放卷速度过快,变频器驱动重型材料架放慢放卷速度,以免造成松卷现象的发生;第三组对射式光电感应到这彻底控制材料架的停止,完全实现自动化精准控制。
