NC送料机试机方式

时间:2012-06-05 09:20 来源:http://www.kssmc.com 作者: 晋志德机械

 1、启动冲压生产线上的整平机或材料架,让其缓慢给NC送料机送料。
  2、依照卷材的宽度调整NC送料机上2个挡料轮的位置,使挡料轮宽度与卷料宽度配合,注意不要阻碍到卷材的运行。

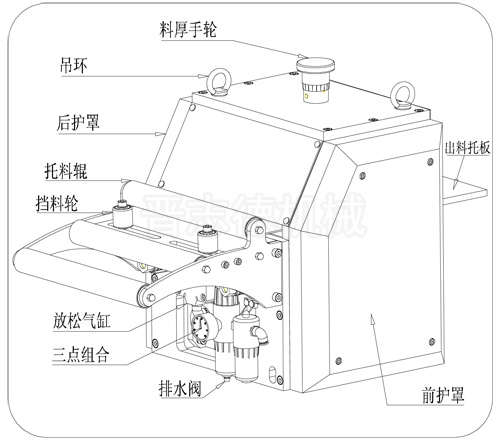

  NC送料机结构图,NC送料机各部分名称
  3、抬起NC送料机的放松手柄,将卷料放入上下滚轮之间,压下放松手柄,松开料厚调整手柄的紧固螺丝,上下调整手柄,确保放松支架有大约5mm的摆动间隙,再将手柄的紧固螺丝锁紧。(注:放松支架必须确保其有一定的摆动间隙,若无间隙时,卷料经过NC时会因压不紧而打滑,造成送料不准,且卷料厚度发生变化时,务必重新调整放松支架)
  4、按下寸进按钮, 材料引入模具。
  5、调整压料弹簧(压料弹簧的作用原理是施加压力给上滚轮,使上滚轮能够压住材料,并将卷料送出)压力,使卷料经过NC时不会打滑,若卷料料厚变大时,应增加压力。
  6、在NC送料机操作面板上输入送料长度,然后根据冲压实际生产需求,设定相应的送料速度,确保其跟冲床同步。
  注意:NC送料机操作面板上设定的送料参数,由于约数的原因,和实际送料参数存在些许误差,若对送料要求高时,请在面板设定好后在手动模式下,按送料测试,冲床、行程、冲压,调整送料的实际长度。
  7、当冲床模具内导正销尖端进入导销孔时,可调整放松丝杆至碰到放松支架的轴承,直至卷料放松为止,并将丝杆螺母锁紧(气动放松的NC送料机,则应调整好放松的角度,放松角度根据模具需求而定)。
  8、通过调整冲床的旋转凸轮来调整NC送料机的开始送料信号(开始送料信号即以冲床曲轴的哪个角度开始送料),推荐角度为9点到3点(240-90)。
  9、设置完成后,单动冲床,以一次行程送料来观察出料长度,外观,调整至要求标准。
  10、上述工作确认完毕后,方可按下自动按钮冲压线连续生产。
