卧式双盘收放卷取机结构特点

时间:2012-12-17 10:15 来源:http://www.kssmc.com 作者: 晋志德机械

 冲床冲压端子产品常使用一出二(即一次出两条端子带)的形式,而为了节省材料成本,降低模具制作难度,两条端子带常常为对称形式,此时若用传统的端子收料机收料,则收出的端子料带卷一边为正,一边为反,反面不能直接用于后续的工艺加工,必须另经倒卷机导料后重新收卷,十分不便。为了便于客户使用,提高生产效率,晋志德机械为客户设计了一种新型卧式双盘收放卷取机,它集收料机、倒卷机功能为一体,一条料带直接进行收取,一条料带经倒卷后再进行收料,确保了收卷成的端子料卷可直接用于后续的加工,极大的提高了生产效率。
  卧式双盘收放卷取机由收料部分、放料部分、电控部分和机架组成。

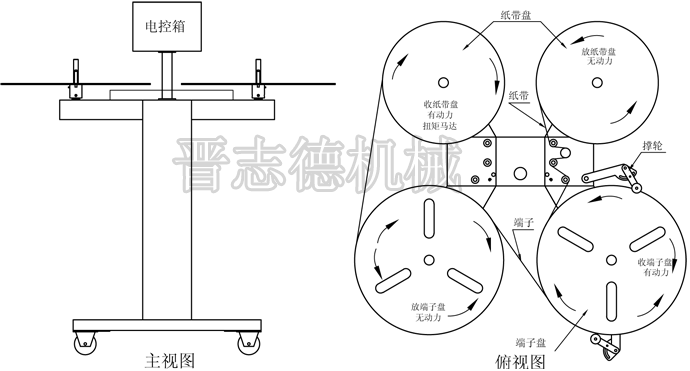

  收放卷取机结构示意图
  收料盘有动力,起主要引导端子作用,其功能拉动端子带动放料盘和纸带盘,变频调速。放料盘无动力,带刹车功能,其纸带回收装置配置扭力马达,调整纸带松紧程度回收纸带。采用变频器控制收料速度;纸带盘采用扭力马达,而且两纸带盘可以切换,一纸带盘起收纸带作用,另一纸带盘扭力马达反转,起收紧作用;两端子盘有动力,并带有电磁离合器,当一盘收料时,另外一端子盘起张紧作用,但其马达不运转;机架采用加固机构,尽量确保垂直水平;端子盘上下调整采用小牙矩螺纹调整,端子盘由马达驱动电磁离合器运转;托盘随端子盘升降之后固定。
  动作过程:当2#收料盘收料时,其1#放料盘无动力且有刹车,当2#收料完成后,1#盘刹车松开,4#纸带盘将1#盘剩余的纸带收取完成后,1#盘再次刹车。当1#放料盘放料时,其4#纸带盘则收取纸带,并根据1#盘纸带的张紧程度自动收取。2#收料盘所需纸带由3#纸带盘提供,此外3#纸带盘的扭力马达反转,起控制纸带松紧的作用。

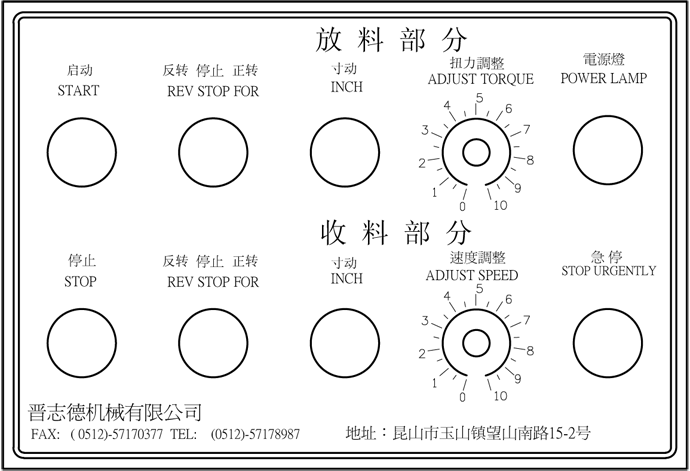

  卧式双盘收放卷取机控制面板:
  收放卷取机面板
  1、放料部分
  (1)正转/停止/反转:旋转此旋钮,可以调整扭力马达方向。
  (2)寸动:点击此按钮,纸带回收装置(扭力马达)可以进行点动功能。
  (3)扭力调整:此旋钮可以控制扭力马达的扭力大小,一般不宜过大,调至7左右即可。
  2、收料部分
  (1)正转/停止/反转:旋转此旋钮,可以控制收料方向。
  (2)寸动:点击此按钮,收料盘可以进行点动功能。
  (3)速度调整:此旋钮可以控制收料马达的速度大小,一般不宜过大,调至刻度3左右即可。
  (4)启动:点击此按钮,机器进入正常运转状态。
  (5)停止:点击此按钮,机器正常停止。
  (6)急停:按此按钮,机器急停,正常情况下,勿动此按钮。
