双头材料架结构组成及特色

时间:2012-10-13 11:48 来源:http://www.kssmc.com 作者: 晋志德机械

 双头材料架由机架、连接座、定位孔、转轴、轴承、台板、支撑轴、抱箍、定位销、套管、支承座、压紧螺母、导向键、导向槽、撑板、铰接杆、挡板、滑槽、移动环、阻尼环、调节螺钉、销轴、挡料板构成。其中连接座固定在机架上,在连接座内设有转轴,转轴与连接座通过轴承相连接,转轴的另一端向上伸出并在该端固定有台板,台板上设置支撑轴并通过三个抱箍将支撑轴的中部固定在台板上,支撑轴的两端悬臂,通过这种结构形成双头悬臂结构并可以转动。台板上设有定位销,连接座上设有两个对称的定位孔,定位销能插入到定位孔中。定位销穿过台板和连接座的定位孔,实现定位。当换卷料时,拔出定位销,旋转台板至合适位置,再插入定位孔,即实现换卷。

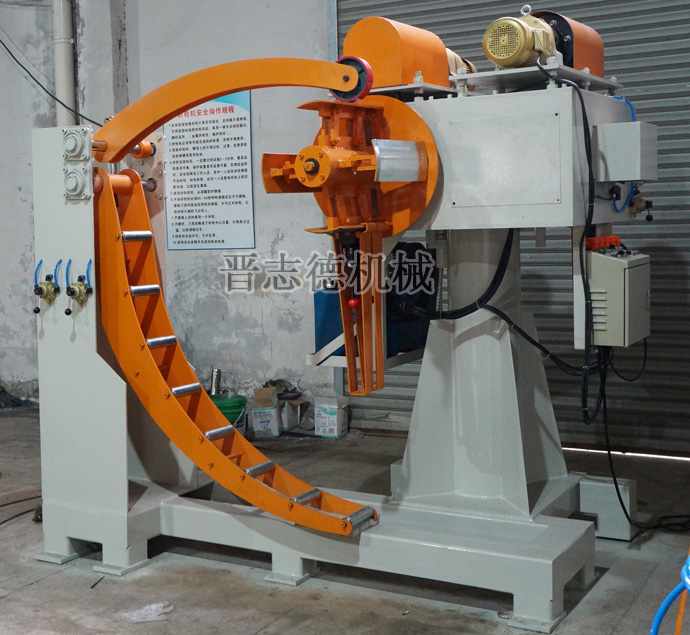

  带压料双头材料架
  双头材料架支承座呈圆筒状,在支承座的内侧面设有导向键,在套管上设有导向槽,导向键设置在导向槽内,实现支承座和支撑轴之间轴向滑动周向固定连接。在支承座的外围设有四块撑板,支承座与每块撑板之间均设有两根倾斜设置且相互平行的铰接杆,每根铰接杆的一端轴接在撑板上,另一端轴接在支承座上。

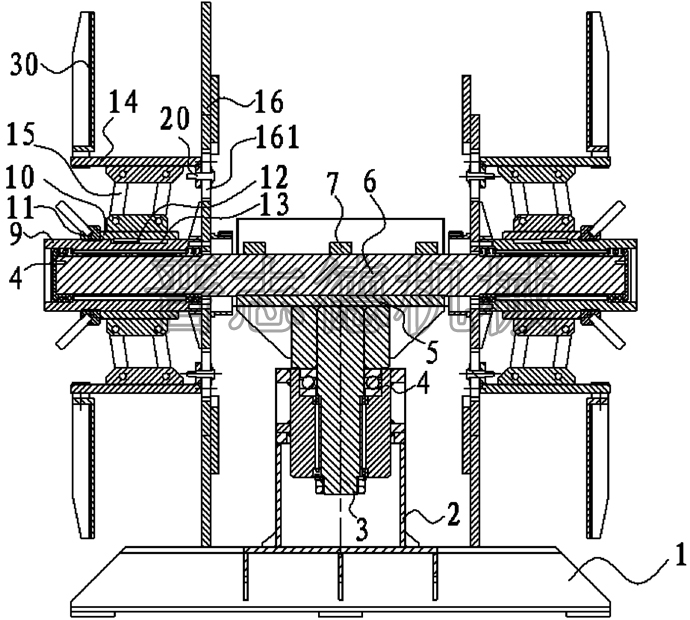

  双头材料架结构,双头材料架分解图
  套管的内端固连挡板,为了控制卷料的开卷速度,在挡板和支撑轴之间设有控制卷料转动速度的阻尼机构。阻尼机构包括移动环、固连在移动环一侧的由阻尼材料制成的阻尼环和调节螺钉,调节螺钉穿过支撑轴与移动环通过螺纹相连接,阻尼环与挡板接触。挡板上开有条形的滑槽,每块撑板和挡板通过销轴连接,该销轴的一端设置在对应的滑槽内销轴的另一端固定在撑板上,用以限制撑板的轴向移动,在撑板张开时,固定在撑板上的销轴沿着滑动。撑板的外端轴接有挡料板,挡料板与挡板构成装料头,用于防止卷料脱出。
  双头材料架的工作过程:在卷料装在撑板上后,转动挡料板使挡料板和挡板形成装料头,将卷料装夹在里面。此后,拧动压紧螺母,压紧螺母在螺纹的作用下推动支承座轴向滑动,而由于撑板通过销轴连接在挡板上,使得撑板无法再轴向移动,在随着支承座的移动,铰接杆推动撑板向外张开,使撑板将卷料撑紧。将卷料拉出使用时套管在支撑轴上转动,卷料拉出的速度可以通过阻尼机构来进行控制。在一端得卷料用完时,转动转轴使支撑轴的另一端的卷料转动半圈用定位销固定后即可立即使用,减少更换卷料的时间,而已用完卷料的支撑轴一端可以有充分的时间装上卷料,不会影响生产效率。
  独特优势:双头材料架通过压紧螺母、铰接杆、套管等,实现对撑板的扩张与缩小,实现对卷料的撑紧与放松,结构简单新颖;带有阻尼装置控制开卷速度,放卷稳定;双头结构设计,可同时装两个卷料。当一头卷料用完时,只需掉头即可实现换卷,换卷快速,提高了生产效率。
