双头材料架高效收料首选设备

时间:2013-09-02 14:56 来源:http://www.kssmc.com 作者: 晋志德机械

 冲压自动化生产线中,通常使用立式材料架作为收卷设备,常用的为轻型材料架、重型材料架,因两者都使用一个涨缩筒收料的方式,当料卷收卷完毕,需要将料卷转移至指定位置,此时需先将整个生产线机台停止,然后采用人工下料的方式,即人工将料卷从材料架上卸下并搬运至指定位置,不仅人工劳动强度大,且操作效率低。
  若使用双头材料架作为收料设备使用则能从根本上提升生产效率,晋志德双头材料架有两个涨缩筒,可以两个涨缩筒交替进行收料工作,其通过设置的具有顶部呈弧形支撑块的旋臂,可以方便的通过材料架上设置的推卸机构将料卷推送至对应的旋臂上,然后将该旋臂旋转至卸料区后,即可通过吊钩卡进设置的卡槽内将料卷方便的吊运至卸料区的指定位置,中间只需人工转动旋臂至指定位置,无需耗费大量人力,且有效提升了料卷转运效率。

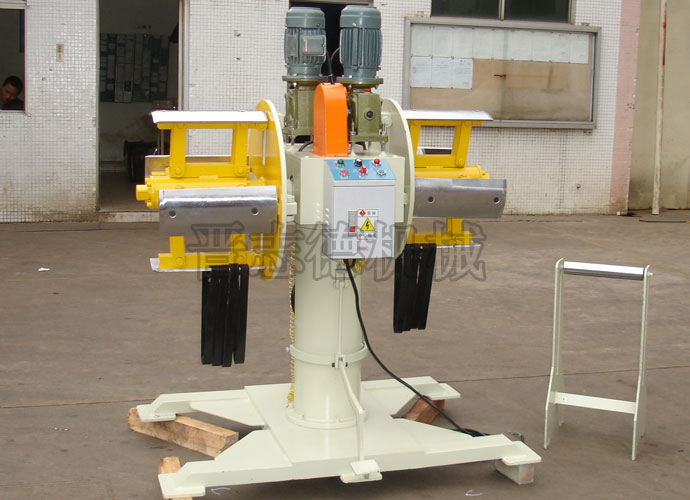

  晋志德双头材料架由底座、机架、转轴、马达、电箱组成,其中转轴上均匀安装有两个收料主轴,两个收料主轴以转盘为中心对称设置且中轴线相重合;收料主轴上配有呈弧形的支撑块,支撑块顶部呈圆弧形以配合料卷的内圆料管,支撑杆与支撑块组合后中间开设有卡槽,卡槽将支撑块分割为对称的两半组成涨缩筒,双涨缩筒的结构,确保了双头材料架实现了无停机快速下料生产之目的。
