掀开式精密整平机结构及运行原理

时间:2012-09-26 11:12 来源:http://www.kssmc.com 作者: 晋志德机械

 整平机在使用过程中需保持整平辊的洁净,否则加工出的产品上会留下印痕,然而在加工过程中难免会有碎屑等杂物进入上整平辊组或下整平辊组内,一方面影响整平效果,另一方面也给整平辊的运转造成阻碍,所以需要及时清理。而普通整平机其上、下滚轮组于调整设定的间隙后即予以固定。故通常两上、下滚轮无法作清理等的保养维护,而是在经历一段时间后再将上、下滚轮组费时地拆解后才能进行,其后再费时地装回并经调整其间的间隙。如此,在维护上十分不方便且浪费工时,因而增加了生产成本。
  晋志德机械为了提高客户加工产品的品质,降低生产成本,生产一款掀开式精密整平机,其上机架(内含上整平滚轮组和上齿轮传动组)铰接于下机架上,可相对下机架掀起;在整平机工作时,放下上机架,使上机架的自由端压合在下机架上,再通过锁紧装置锁紧,则整平机正常运转,对材料进行整平加工;需要清理整平机内部时,松开锁紧装置,掀起上机架的自由端,使上机架绕铰链处转动,露出各整平辊,以方便清理。

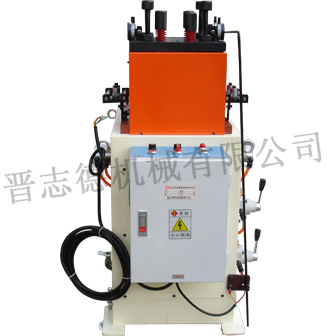

            掀开式精密整平机
  掀开式整平机其上机架与垂直的滑杆固定成一体,及各滑杆穿过滑套向下穿过机台由横板连接一起。在横板的中间部位直立一突柱,并于此突柱上固定一水平销。
  在整平机机台的底端面上装配有一可作滑动的滑块,此滑块具有一升高形状的滑槽,而水平销即插入此滑块滑槽内,在滑块的左端与一连杆的一端相枢,连杆的另一端又与一中继承杆的一端相枢,中继杆的另一端则与一可依支点转动的手柄的一端相枢。
  如欲使上滚轮组自与下滚轮组隔开设定间隙的工作位置升高时,由操作者在手柄的一端向上施力,则经由中继杆,连杆的连动,将滑块向右方推动。由于在滑块内的滑槽的跟随向右方移动,迫使其内的水平销自滑槽的右方水平滑槽沿滑槽升高,并使与水平销连接在一起的横板连动滑杆升高,与滑杆固定在一起的上基架连同其上的上滚轮组升高距离,并停留在左方水平滑槽而锁定,从而,上下滚轮组可获得足够的空间作滚轮间的清理、维护作业。待处理完毕后,再使手柄往下搬回,又使上、下滚轮组处在设定的间隔位置,预备进行整平作业。
