重型材料架压料装置的结构改进

时间:2013-12-04 17:28 来源:http://www.kssmc.com 作者: 晋志德机械

 在厚板卷料自动化冲压生产中,重型材料架压料装置作为辅助装置,在重型材料架放料、开卷过程中,其主要作用就是料卷在剪开包装带后,压紧带材,防止料卷散料以及在后续机台穿带入料时对料卷起着导向作用同时加以辅助送料。冲压自动化生产线按工艺流程要求升至一定速度开始稳定冲压加工后,当材料架卷筒上剩下3-4圈时,材料架张力逐渐消失,此时材料架压紧辊摆下,压紧带材,使带材完成冲压加工。
  目前,市场上大多数重型材料架压料装置采用摆动式的结构,其压紧辊的工作辊面长度长,加工上难度大。在设计过程中,对压紧辊与料卷接触点位置以及对带材的切点位置要求较严格,当接触位置靠前时,料卷头部会发生严重的打皱现象,达不到导向及辅助送料作用,使用效果不好;反之,重型材料架压料装置根本不能压紧带材及辅助送料,达不到使用要求。

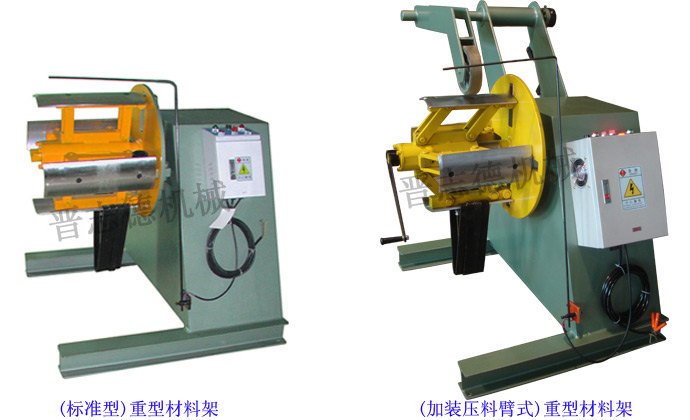

  两种材料架对比
  针对传统重型材料架压料装置的不足,晋志德机械全新研制一种材料架新型压料装置,其通过在材料架压料装置上加装光电开关接收料卷厚度,发送信息给控制器,通过控制器控制电机,电机驱动压料辊对开卷辊进行压紧,结构简单,使用效果好,满足高效同步开卷之要求,提高了开卷效率。
  配有新型压料装置的重型材料架工作原理如下:当材料架工作时,支架上的光电开关测量出压料轮上料卷的厚度,将信号发送给控制器,控制器收到信号之后进行处理,然后通过驱动装置驱动压料辊向沿导向杆的方向移动且能精确的调节移动距离,对压料辊进行压紧,实现材料架的高效开卷。
