三合一送料机结构组成
三合一送料机又名三机一体机、料架整平送料机，是目前中厚板材料冲压生产理想的自动化机型，相比传统分体式冲压生产线而言，其具有占地空间更小、自动化程度更高（上料、入料、整平、送料全自动化完成）、整平精度更高（整平、送料同一机台作业紧邻，能防止整平后的板材因内应力回弹，确保整平送料精度）、稳定性更好、故障率更低（高度集成化控制）等优势，因此得到了越来越广泛的运用。
客户实际使用、保养、维护三合一送料机时需对其结构有一定的了解和认知才能更好的运用，为此晋志德机械在此详细一下NCSF系列三合一送料机的结构组成。
晋志德三合一送料机由材料架部分、整平送料部分与电气控制部分三大功能组件组成：
1、材料架部分包括材料架机架、转动安装于材料架机架的料架涨缩卷筒（料架涨缩卷筒通过变频器调速）、托料装置、压料装置、挡料装置机选配的上料台车组成，其中托料装置位于料架涨缩卷筒的左下方，压料装置位于料架涨缩卷筒的左上方，挡料装置位于料架涨缩卷筒的右上方，上料台车位于料架涨缩卷筒的下方。
2、整平送料部分包括整平送料机架，及安装于整平送料机架上的油压入料导弧装置、入料导向装置、整平装置、送料装置和出料导向装置组成，其中油压入料导弧装置安装于整平送料机架的左端且与料架涨缩卷筒的出料位置相对置，入料导向装置位于油压入料导弧装置和整平装置的左端入料口之间，送料装置位于整平装置的右端出料口，出料导向装置位于送料装置的右端，出料导向装置设置有两排垂直导向筒。
①三合一送料机油压入料导弧装置安装于整平送料机架的左端且与料架涨缩卷筒的出料位置相对置，油压入料导弧装置包括液压油缸和铰接于整平送料机架的导弧座，导弧座为带导弧曲线的座体，液压油缸连接导弧座并驱动导弧座转动。
②三合一送料机料导向装置设置有两排垂直导向筒，通过手轮调节进行挡料限位。
③三合一送料机整平装置包括上整平机构、下整平机构、双气缸下压机构、蜗轮蜗杆调节装置组成，使用的是平行滚筒整平法，整平时，双气缸下压机构的双气缸通气，气缸活塞带动上滑块压下，使上整平机构下压，实现板材的精密整平。
④三合一送料机送料装置包括伺服马达、行星伺服减速机、齿形同步带、高精度送料滚筒组成，伺服马达驱动高精密行星伺服减速机，再经齿形同步带传动以驱动主动送料滚筒与被动送料滚筒，实现精密化的送料，放松则由双气缸提升上滑块实现板料的快速放松。

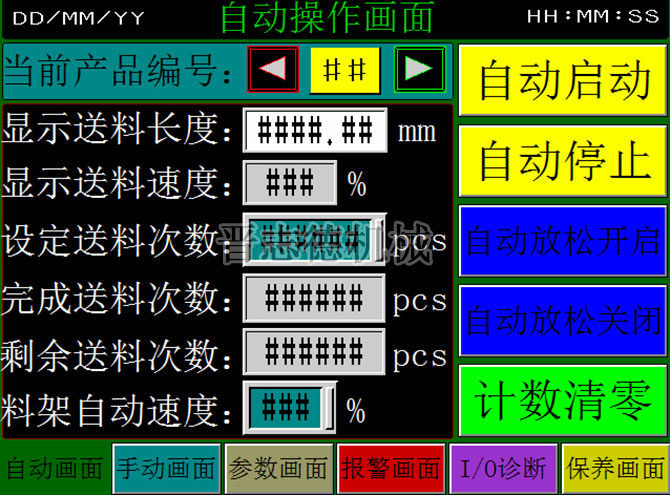

3、三合一送料机电气控制采用两段式，主电箱背于整平送料部分后面，正面设置一七寸触摸屏操作面板，整平送料机体与材料架机体相联部分，电路与管路均分为两截式，方便对接使用。晋志德三合一送料机电气元件品牌上均采用日本相关品牌电气组件，确保高精密性。
