送料机是什么？工作原理、类型、用途及应用场景
送料机是一种用于将金属卷材或带材按照设定长度、设定节拍送入冲床、模具或其他加工设备的自动送料设备。它的主要作用，是替代人工反复推送材料，让钢带、不锈钢带、铝带、铜带等材料按照固定步距持续进入加工位置。
在冲压生产中，送料机通常安装在整平机和冲床之间。卷料先经过开卷，再根据材料状态进行整平，之后由送料机按照设定长度送入模具。冲床完成一次冲压后，送料机再进行下一次送料，从而形成“开卷、整平、送料、冲压”的连续生产过程。
因此，送料机并不是单纯把材料向前推送的设备，它还需要和冲床信号、模具导正、送料长度、送料速度以及材料状态相互配合。不同材料厚度、宽度、送料步距和冲压速度，需要匹配不同类型和规格的送料机。
1、送料机的工作原理是什么？
送料机的基本工作原理，可以理解为“夹住材料、按设定距离移动、停止定位、配合冲压、再次送料”。
以常见的NC伺服送料机为例，材料进入送料机后，会被上下送料滚轮夹紧。操作人员在控制系统中设定送料长度，例如每次送料100毫米、150毫米或者300毫米。伺服电机根据设定数据带动送料滚轮转动，材料随滚轮向前移动。
当材料到达设定位置后，送料动作停止，冲床开始冲压。冲床完成一次冲压后，再向送料机发送下一次送料信号，送料机继续向前输送材料。
如果模具内带有导正销，送料机还需要配合放松功能。导正销进入材料定位孔时，送料滚轮会短暂放松，让材料在模具内进行位置修正。导正完成后，送料滚轮重新夹紧材料，再进入下一次冲压循环。
因此，送料机的工作过程通常包括夹紧、送料、停止、放松、再夹紧几个动作。送料长度、送料速度、放松时间以及冲床角度需要根据模具和产品要求进行设置。
2、送料机有哪些常见类型？
目前冲压生产中使用较多的送料机，主要包括NC伺服送料机、滚轮送料机、夹式送料机、偏摆送料机以及三合一送料机等形式。

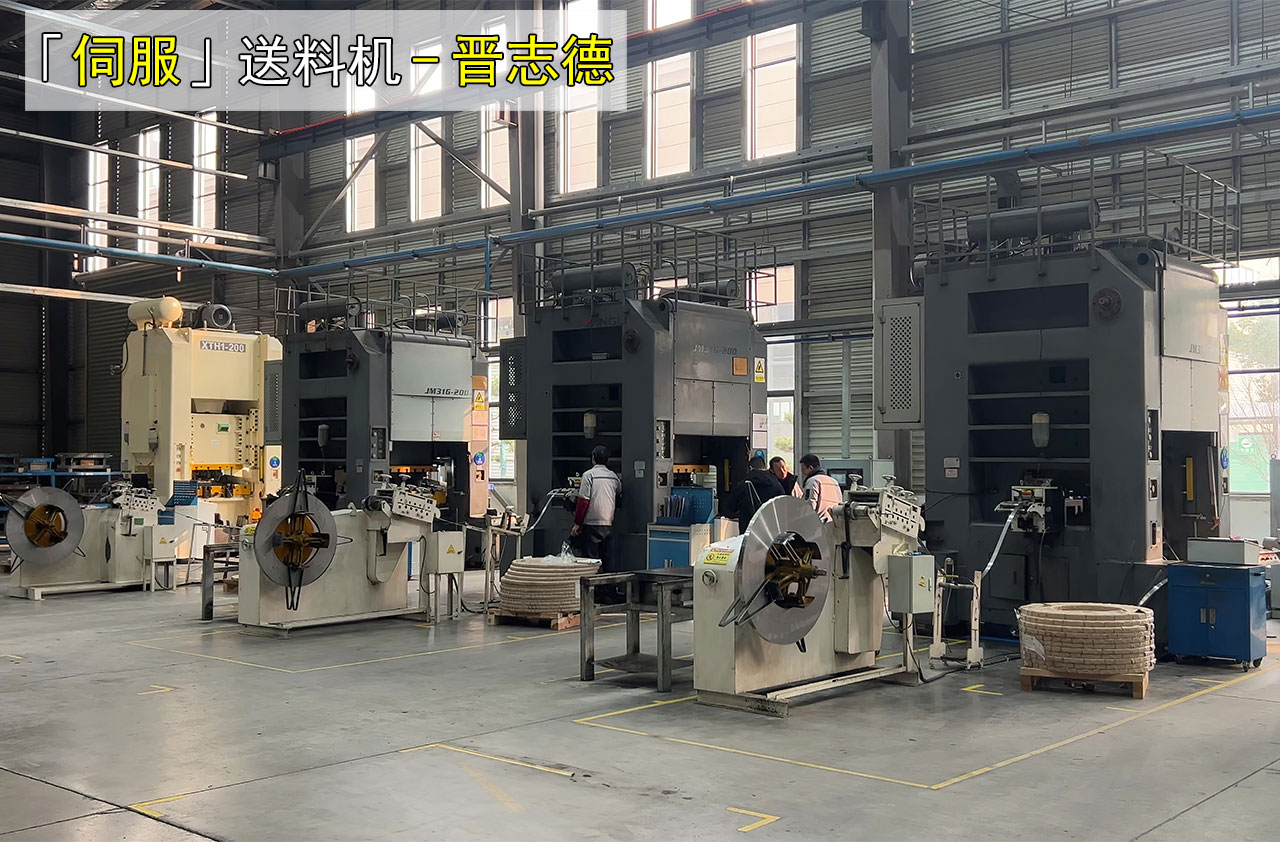

NC伺服送料机通过伺服电机控制送料滚轮，送料长度可以直接在控制系统中设定。更换产品后，可以根据新产品尺寸重新输入送料参数，因此比较适合送料步距变化较多的冲压生产。

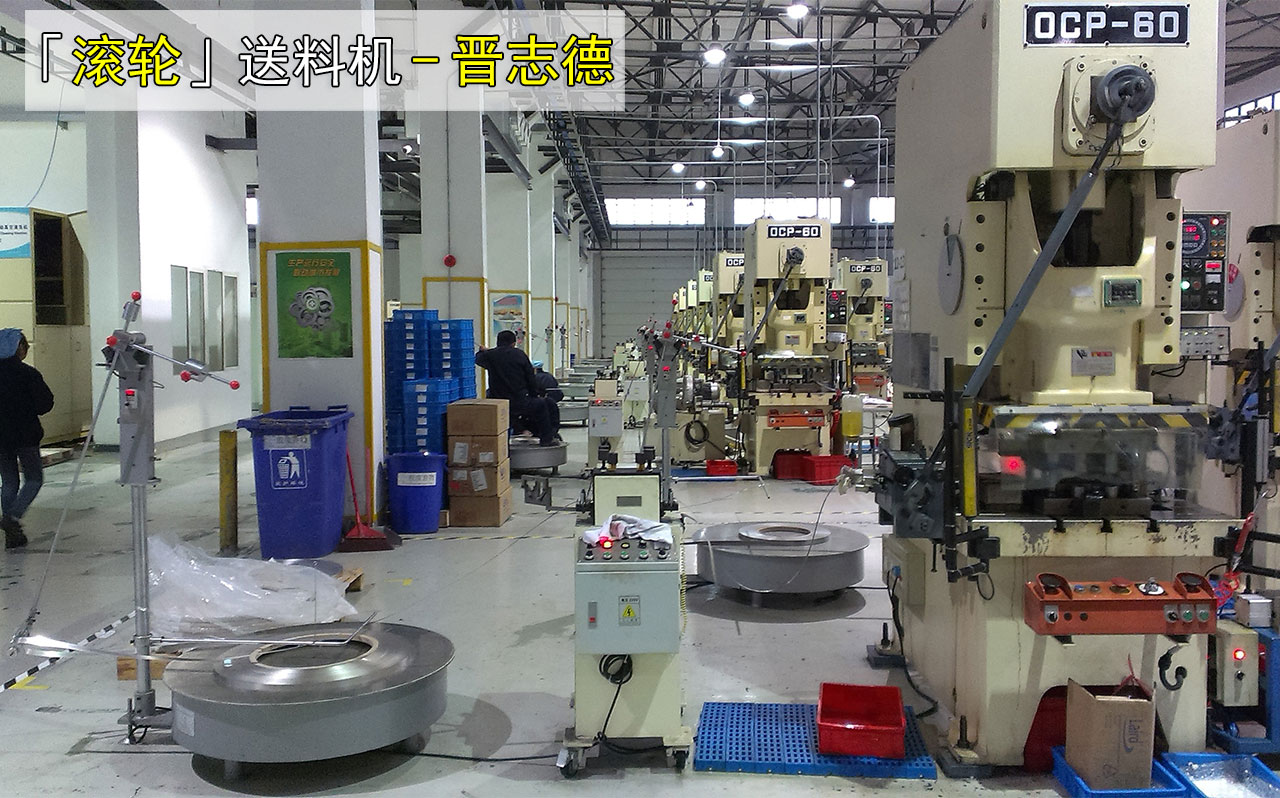

滚轮送料机通常采用机械传动方式，与冲床动作保持联动。它的结构相对简单，更适合送料长度比较固定的连续冲压场景。

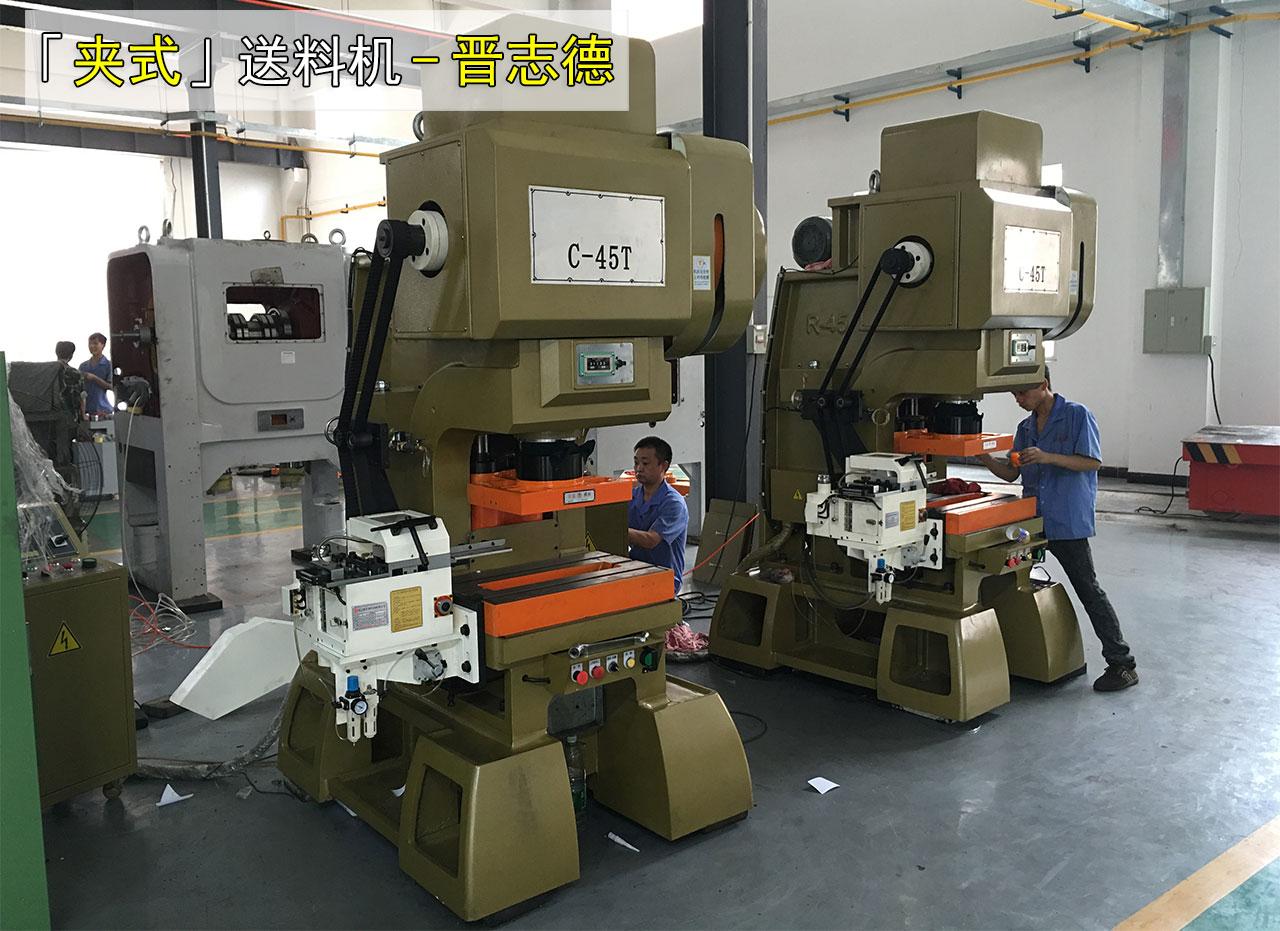

夹式送料机通过夹持机构往复运动，将材料一段一段向前输送。这类设备在薄料、小型五金件和部分高速冲压生产中较常见。
偏摆送料机除了能够向前送料，还可以带动材料左右移动，因此经常用于圆片落料。例如生产圆形片料时，可以让相邻圆片错位排列，减少材料边角区域的浪费。

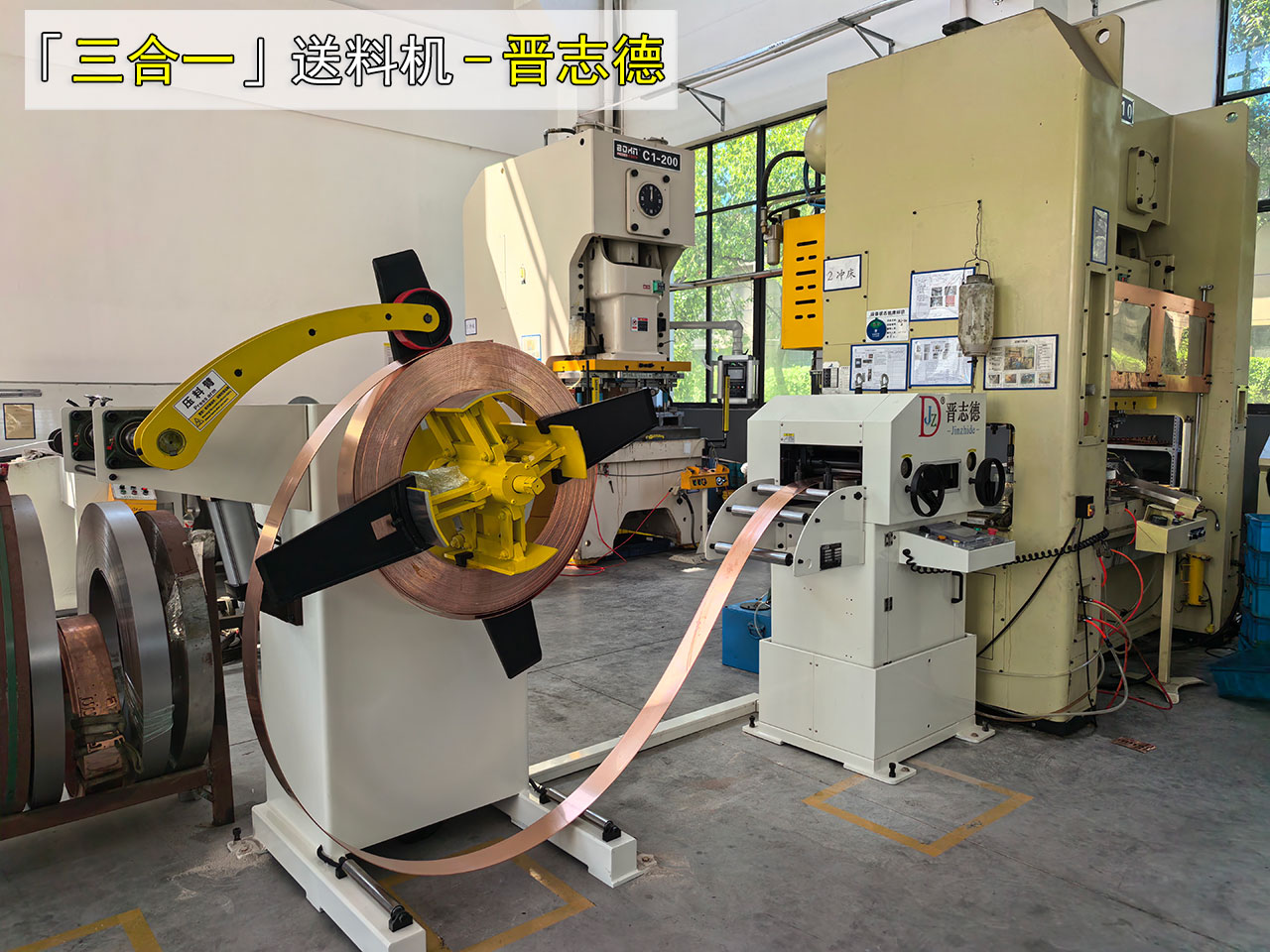

三合一送料机则是把开卷、整平和送料三个功能组合在一台设备上。卷料从开卷部分进入，经过整平后直接送入冲床，适合希望减少设备间距、缩短材料行程的生产现场。
3、送料机主要有什么用途？
送料机主要用于金属卷材的自动定长输送。
例如一套冲压模具要求每次送料200毫米，送料机就按照设定参数，每次将材料向前移动200毫米。材料到位后冲床完成一次冲压，然后送料机再继续送料200毫米。
对于连续模生产，送料机可以重复执行这一过程，使卷料按照固定节拍持续进入模具。
部分产品还会使用多段送料。例如一个冲压过程需要先送料100毫米，再送料150毫米，之后再送料300毫米，伺服送料机可以根据设定程序依次完成不同送料长度。
除了定长送料之外，送料机还承担连接前端卷料设备和后端冲床的作用。前端开卷机负责展开卷料，整平机负责改善材料平整状态，送料机则负责把处理后的材料按照设定位置送入模具。
所以，在一条完整冲压送料线上，送料机属于直接影响材料进入模具位置和节拍的设备之一。
4、送料机适合哪些应用场景？
送料机主要应用于使用卷材进行连续冲压、自动冲压或多工位冲压的生产场景。
在汽车零部件冲压中，支架、连接件、端盖、加强件等产品，经常使用卷料配合送料机进行连续冲压。根据材料厚度和宽度不同，可以选择普通伺服送料机、中厚板送料设备或者三合一送料机。
在家电五金生产中，冰箱、空调、洗衣机等设备中的金属支架、安装件和连接件，也常采用卷料连续送料方式。
在电子五金和小型冲压件生产中，材料通常较薄，送料步距较短，冲压速度相对较快，因此需要根据冲床速度、材料厚度和模具结构选择对应送料设备。
在圆片落料生产中，偏摆送料机的应用较多。材料除了向前送料，还会左右偏摆，使圆片以错位方式排列，更适合圆片、圆盖以及部分壳体冲压。
在中厚板冲压生产中，如果材料重量较大、厚度较高，通常需要配合开卷机、整平机、上料台车、压料臂等设备使用。部分生产现场也会采用三合一送料机，将开卷、整平、送料集中完成。
5、送料机和开卷机、整平机有什么区别？
很多人在了解冲压自动化设备时，会把送料机、开卷机和整平机混在一起。实际上，这三种设备承担的功能不同。
开卷机主要负责承载和展开卷料。钢卷安装在开卷机卷筒上后，通过卷筒旋转，把卷料逐步放出。
整平机主要负责对卷料进行矫平。卷材长时间卷绕后，通常会存在弯曲、卷曲或波浪，通过多组整平滚轮反复弯曲，可以改善材料平整状态。
送料机则主要负责定长输送。它把经过开卷和整平后的材料，按照设定长度送入冲床模具。
因此，一条常见冲压卷料生产线的顺序通常是：开卷机负责放料，整平机负责矫平，送料机负责定长送料，再进入冲床完成冲压。
如果使用三合一送料机，则是把这三个步骤集中在一套设备中完成。
6、送料机选型需要看哪些参数？
送料机选型不能只看材料宽度，还需要同时确认材料材质、厚度、宽度、送料长度、冲压速度、卷料重量、卷料内径和外径等参数。
例如，同样是600毫米宽的材料，0.5毫米厚的薄板和6毫米厚的中厚板，在送料滚轮直径、电机配置、机架结构以及整平方式上都会存在差别。
材料材质也会影响设备配置。冷轧钢、不锈钢、铝材、铜材以及高强度钢，在送料和整平过程中的受力状态不同，因此不能只根据宽度选择设备型号。
送料步距同样需要提前确认。如果产品每次只送料几十毫米，与每次送料几百毫米甚至更长距离，对送料控制方式和速度要求也不一样。
冲床速度也需要和送料机匹配。送料机必须在一个冲压周期内完成送料、停止、放松和重新夹紧等动作，因此冲压速度越快，送料动作配合要求也越高。
常州晋志德机械科技有限公司在进行送料机选型时，一般会根据材料材质、宽度、厚度、送料步距、生产速度、卷料重量、内径、外径以及冲床和模具情况进行设备配置。实际选择时，建议先把这些基础参数确认清楚，再判断适合使用NC伺服送料机、偏摆送料机、二合一送料设备还是三合一送料机。
总体来说，送料机就是一种把卷材按照设定长度和节拍送入冲床模具的自动送料设备。它的作用重点在于定长输送，并与开卷、整平和冲压动作形成配合。对于使用卷料进行连续冲压的生产线来说，送料机类型和参数是否匹配，会直接影响送料节拍、产品尺寸一致性以及整条生产线的运行状态。
