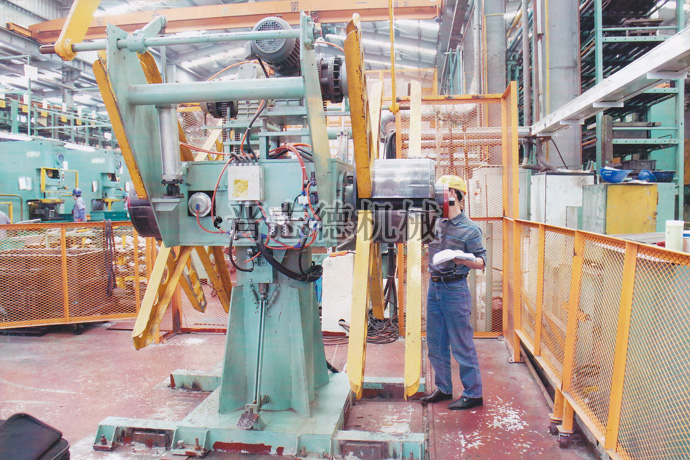

大型油压双头材料架
油压双头材料架是晋志德机械专为大型高速冲压自动化生产线专门设计生产的专用型材料架，其机架、回转轴与回转箱、旋转接头、油缸、涨缩卷料筒都是量身定制而成，开卷涨缩滚筒单边可承载2T以上（根据客户需求大可定制到15T），开卷快速稳定，相比市场上的油压双头材料架，晋志德油压双头材料架具有显的五大结构优势：
1、晋志德油压双头材料架采用新型机架、回转轴与回转箱结构型式，其优点是材料架机架的重心低，回转体动平衡性能好，因而双头材料架允许的开卷速度高、张力大、工作平稳。
2、油压双头材料架的双卷筒对称布置，上卸卷方便、时间短，工作效率高，而且卷筒悬臂短，各承受一半的卷重及张力，因此不需要双头材料架卷筒设计活动支承，还可防止因钢卷自重而引起卷筒变形过大。
3、晋志德油压双头材料架涨缩卷料筒采用正锥（指拉杆前进时，滑块推动扇形板升起)、滑块式的卷筒结构。卷筒结构简单，装配方便，卷筒轴、扇形板、滑块、拉杆等关键零件加工制造难度大大降低，并且可采用计算机动态模拟设计和有限元分析，晋志德机械采用了空间的四节点实体单元，对模型进行了剖分。整个有限元模型共划分了17万多个单元，3万多个节点，使结构更合理，尺寸精度大幅度提高。
4、晋志德油压双头材料架对高速旋转接头采用新结构，设计采用油膜间隙密封结构的同时，又在接头两端增加了两个深沟球轴承，由于轴承油隙小于分配轴与分配筒之间的间隙，确保了分配轴与分配筒之间无论何时都存在间隙，防止研烧，解决了这一困扰冲压客户多年的技术难题，使高速旋转接头的结构更趋合理。
晋志德油压双头材料架高速旋转接头采用新材料：分配轴的材质采用合金钢20CrMnTi，而分配筒的材质则采用了球墨铸铁QT50-5，不仅使分配轴与分配筒之间的硬度差进一步拉大，而且球墨铸铁里含有的石墨微粒还能起到润滑作用，使分配轴与分配筒相对运动时更加灵活、更加稳定、转速更高，促使晋志德油压双头材料架整体运行更加平稳、可靠。
