重型材料架托料臂
重型材料架作为使用广，定制化程度高的放料、开卷设备，其有很多选配装置可供冲压业主所选择，如常见的加装变频器用于调速、加装压料臂避免散料、加装油压扩张便于开卷、加装上料台车便于上料、加装光电感应装置避免材料表面损伤等等，不过晋志德重型材料架除了常见选配装置之外的还有一种冲压业主知晓的不多，却作用很大的选配装置，其能使卷料开卷更加稳定、顺畅，同时可辅助完成后续整平机台自动化的入料动作，它那就是托料臂。

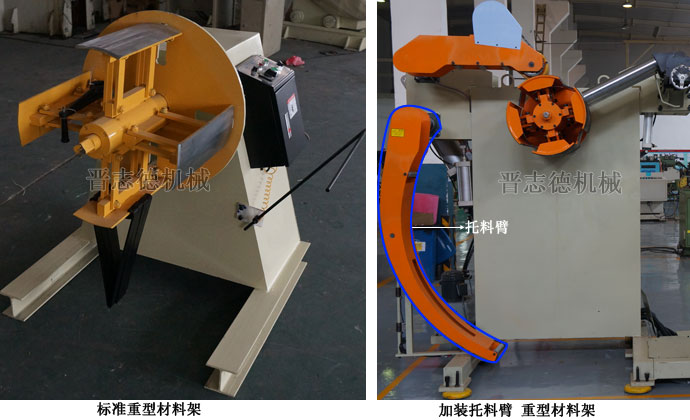

晋志德重型材料架托料臂由框体、托料框及副托架所组成，其中托料框枢设于框体下段，而副托架则设于托料框对应重型材料架涨缩卷筒上料一端，框体内壁面上装配有气压伸缩缸，伸缩缸之伸杆自由端部与托料框后端连接，以推动托料框以转动轴为支点上、下枢转，同时框体两内侧壁面下段分设有一对应之侧座，且两侧座上形成有一对应之弧型导槽，令副托架两侧之导轮可滑设于导槽内，令晋志德重型材料架托料臂副托架可沿导槽产生张展与摺收的动作。
实际使用时，晋志德重型材料架托料臂驱动利用伸缩缸之伸杆向下收回，即可直接作动托料框以转动轴为支点相对框体枢转，使托料框之另端向前向上伸出，同时由于副托架以导轮滑设于侧座之导槽内，令副托架可连结驱动且向前伸展，进而利用托料框与副托架托架料卷周缘，且利用两者之滚杆提供滚动，以增进其出料的顺畅性；反之，当需收合托料臂驱动结构时，则系将伸缩缸之伸杆向上伸出，而直接作动托料框之另端向后向下收回，同时让副托架以导轮相对导槽向下滑动，使副托架可连结驱动、且向后摺收，而无需以人力辅助驱动，大幅增进其动作的稳定性。
