安装滚轮送料机必须测量的冲床尺寸

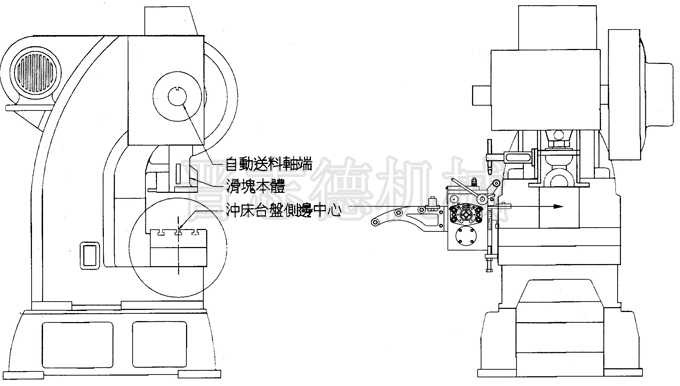

客户在选定滚轮送料机的型号，确定订单后，还需测量一下冲床安装滚轮的一些必要尺寸，不少客户会有疑问，说你的标准型号就适合我呀，为什么还需要测量冲床的尺寸呢？其实这是由于滚轮送料机的原理来决定的，滚轮送料机与空气送料机、NC送料机不同，它没有立的动力源，它需要通过安装偏心盘到冲床输出轴上，由输出轴的动力来带动滚轮的运转，而每台冲床的输出轴不同因此需测量输出轴的轴径、长度及输出轴上键槽的长、宽、深确定送料机偏心盘固定座的大小；其次滚轮送料机机身主体需安装在冲床台盘侧边，因此需测量冲床侧边台盘长度，T型槽的位置确定送料机固定板的安装孔位和高度；后输出轴到冲床台面的距离确定连杆的长度。下图为滚轮送料机安装示意图，以供大家理解：
安装滚轮送料机必须测量的冲床尺寸：
| 冲床尺寸 | A | B | C | D | E | F | G | H | I | J | K | L1 | L2 | L3 | L4 | M |

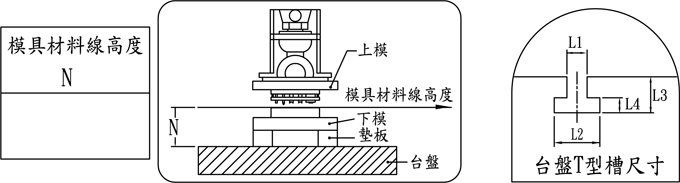

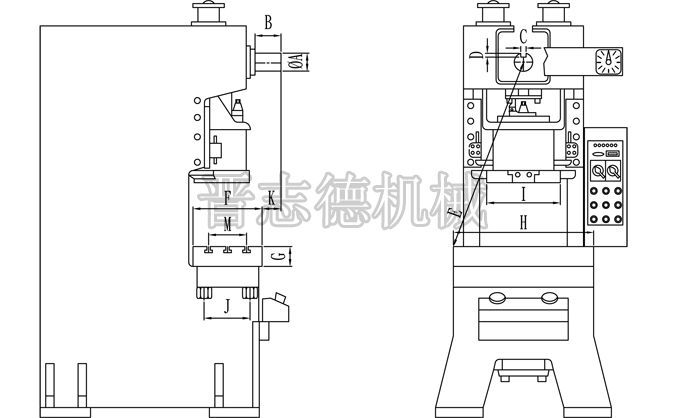

A为输出轴轴径，B输出轴轴心长，C输出轴键槽宽度，D输出轴键槽深度，E输出轴轴心至台面一角的长度，F台面宽度，G台面高，H台面长，I滑块长，J下台盘的厚度，K输出轴轴心端至台面边的距离，M为T型槽距离，L1、L2、L3、L4为台盘T型槽尺寸，N模具材料线高度。
尺寸测量的特别注意：1、A、B、C、D为冲床输出轴的尺寸，用于订制偏心盘固定座，需精确测量，特别是轴径需通过游标卡尺精确测量，若固定座偏小则不能安装，固定座偏大就会影响送料精度，需特别注意。
2、E（输出轴轴心至台面一角的长度）尺寸是用于确定滚轮送料机连杆的长度，因晋志德滚轮送料机拉杆为三节式，调整范围大，因此测试时，无需特别精确，测量时精度到厘米就可以了。
3、(H-I)/2得到的数值来确定滚路送料机放松打杆的长度。
4、F、M、G、J、L1、L2、L3、L4、N由这几项参数确定送料机安装板的大小和孔位，特别是N模具材料线高度的尺寸决定滚轮送料机的送料高度范围，所以这个尺寸非常重要，客户一定要根椐实际冲压生产常用模具下模高度来测量填写。
5、K为输出轴轴心端至台面边的距离，若输出轴在中间这个尺寸特别重要，过短而滚轮又过小则连杆连接不到，则需加大输出轴长度或换用大型号滚轮送料机，对输出轴不在中间无需特别注意。
以上尺寸需认真填写，若客户自身测量不便，晋志德会委派专业技术人员给予测量。
