空气送料机外形尺寸

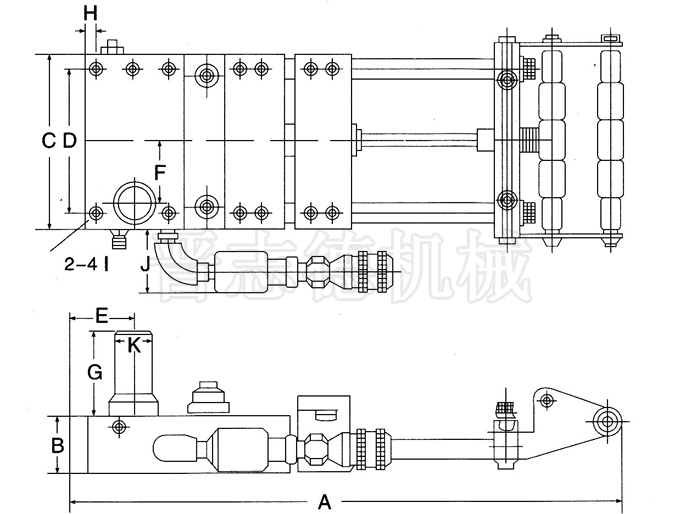

 空气送料机的外形尺寸主要是指送料机的长度、宽度、厚度、安装孔之间的距离、空气送料机浮动杆到边缘及中心线的距离、空气阀与送料机边缘的距离、浮动杆的宽度和厚度、速度调整螺丝与边缘的距离，在这里详细给广大客户介绍一下，供大家选配时参考。
　　

空气送料机外形尺寸	AF-1C	AF-2C	AF-3C	AF-4C	AF-5C	AF-6C	AF-7C	AF-8C
A	300	345	380	490	600	710	840	940
B	38	38	46	46	60	60	70	70
C	90	110	130	158	220	170	330	380
D	76	90	100	134	190	240	280	330
E	34	38	40	50	60	70	80	85
F	31	40	48	59	85	110	135	160
G	56	64	74	74	90	90	90	90
H	13	13	13	13	17	17	17	17
I	8.5ф	8.5ф	10ф	13ф	13ф	13ф	13ф	13ф
K	21	23	23	23	27	27	27	27

注：以上尺寸单位均为mm；AF-7C以上（不含7C）空气送料机均采用电磁阀代替浮动杆送料，且配备立机架及储气罐，用于材料较宽较厚送料，立机架高度根据客户需求订制，并具有一定的调节范围。
