900宽中板三合一送料机详细配置

时间:2012-07-28 14:30 来源:http://www.kssmc.com 作者: 晋志德机械

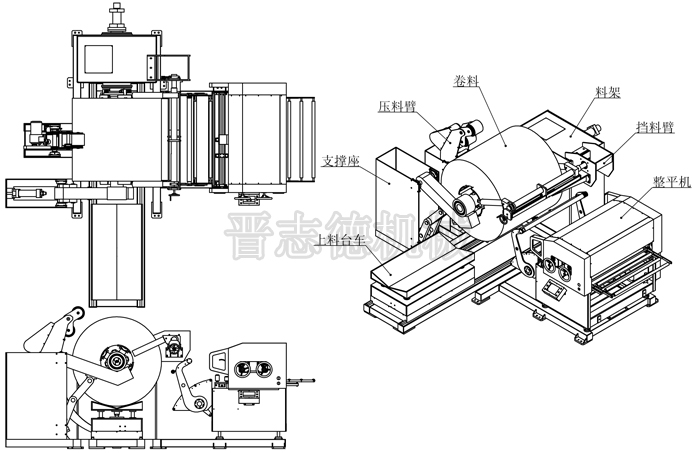

 由中板三合一送料机搭配冲床组成的冲压生产线实现全自动化的作业流程,从原材料入料装料、整平、送料,至自动出料完全高速作业,出料速度达到每分钟18米,降低成本,提高生产效率。中板三合一送料机NCSF6-900适用于材料厚度0.5-4.5mm中板卷材,下图为其总装配图:
  中板三合一送料机总装配图
  一、结构组成:
  1、中板三合一送料机NCSF6-900材料架部分标准参数:

基础参数 原理及相关说明
 材料宽度范围 100-900mm  料卷宽度由两挡料轮用螺杆进行调节,放料时由气缸提升外挡料轮避让材料,方便进行材料的装卸。
 材料内径 ¢508mm
(客户可定制)
 料架主轴和瓦板上使用燕尾滑块和燕尾槽搭配,运用斜块原理,由油缸推动料架中心移动带动支持连杆改变材料架外径设计。
 材料大外径 ¢1400mm  (客户可定制)
 大料重 5000KG  料架主体机架:由型钢、A3钢板、ø160的45#无缝管经调质处理而成,焊接表面经打磨、退火定性处理确保其不变形; 两个轴承座一次镗孔而成,保证主轴安装的同心度,不产生径向跳动。主轴:由40Gr圆钢钻直径85mm通孔,调质后再精车而成,工作面直径135mm,载重5吨。
 材料架动力 3.7KW  三相380V,4P,主马达驱动采用摆线针减速东元马达驱动
 料架变频器 3.7KW  台湾“台安”变频调速器调速
 送料速度 1-20M/min  变频器调速
 制动方式    采用气动碟式刹车装置,灵敏度高,能即时停止、启动,有效避免卷料因制动时旋转惯性而散开
 料弧控制光电    入料导弧配备升降装置,同时采用两组欧姆龙对射光电开关进行料弧控制,当卷料进入品质可靠组光电范围时,料架减速运转,进入第二组光电范围时,料架停止。
 压料装置    气压式压料装置。
 托料臂    气压式托料臂,在上料时方便上料,在尾料时防尾料落下伤人。
 使用气缸及配件    采用台湾台湾亚德克产品
 设备使用气压 0.5 Mpa  工厂需提供稳定气压源
 设备使用油压 7Mpa  油压马达及相关油压配件均采用油顺品牌。
2、中板三合一送料机NCSF6-900整平送料部分标准参数:
 基础参数  原理及相关说明
 材料宽度范围 100-900mm  带前后手摇定宽装置,保证材料的对角线精度
 大送料长度 9999.99mm  按实际需要的送料步距在触摸屏上输入即可,无需调节任何机械机构
 适用材料厚度 0.5-4.5mm  整平轮采用上4/下3,Ø80,加支撑滚轮¢60,带料轮两组Ø120,滚轮采用高铬钢40CR制造,进行一系列热处理(调质+高周波处理+硬铬层),严格保证整平轮之钢性及整平轮之表面光洁度,保证在整平过程当中被整平材料的表面性能,整平滚轮表面硬度HRC58~610,镀铬厚度单边0.05mm,确保高精度及高的耐磨性能。
 伺服马达 5.5KW  采用日本安川伺服马达及配套驱动器,PLC为日本三菱品牌,7英寸海泰克彩色触摸屏,操作简单明了。
 实际送料精度 ±0.1mm  由伺服马达驱动高精密台湾迪克减速马达经齿形同步带传动送料轮,消除送料误差。同时各轮之间用高精密齿轮啮合传动。齿轮材质为高合金模具用钢,经高精滚齿后磨削而成,精度高,耐磨,使用寿命长。
 放松方式 气压放松
(5KG/CM2)
 放松气缸及电磁阀(日本CKD),采用双气缸实现,整平时气缸通气,上滑块由气缸活塞带动压下,放松时,气缸由提升滑块放松材料。因放松时排气管路中安装有速排气阀,放松速度快。
 整平调节方式 涡轮涡杆调节  采用精密蜗轮蜗杆同步调节整平上下滚轮,由手轮旋转蜗杆传动蜗轮,带动上滑块进行升降,从而实现压入量的调节。在调整手轮上附有调整表盘,准确显示调整量。同时外接手动控制手柄,方便调试模具。
 机台高度调节 电动调整  机身底座上置有四蜗杆减速机,用台湾迪克齿轮减速马达传动蜗杆,带动整平机头整个上升进行调节。
 放松电磁阀配件    日本CKD高性能电磁阀
 入料方式    下入料
 送料方向    从左至右
 下模高度    1050±100mm
 整平送料部分工作原理:
  整平机头采用平行轮整平法。它是把间断的压力整平变成轮式连杆连续整平。从入口到出口交错布置若干个互相平行的整平轮,按递减压弯规律进行多次反复压弯(金属材料在较大弹塑性弯曲条件下,不管其原始弯曲程度有多大区别在弹复后所残留的弯曲程度差别会显著减小,甚至会趋于一致),以达到整平的目的。
  二、中板三合一送料机电气及管路控制说明:
  1、中板三合一采用立电控柜台控制操作,配备的电气原件均采用外贸专业品牌电气原件,电路设定为当冲床急停时,材料架处于停机状态,两机都急停复归后才可以正常工作。
  2、主控制柜带电源总开关,同时采用两段式结构,主电箱背面至于整平机头后面,正面设置在操作面板。整平机体与材料架机体相联部分,电路与管路均分为两截式,方便对接使用。
  三、中板三合一送料机NCSF6-900整平能力表
型 号 Model 厚度 Thickness(mm)
0.5 1.5 2.5 3.0 3.5 4.0 4.5
宽度 Width(mm) NCSF6-900 900 700 500 350 250
大化保障客户操作安全是晋志德不变的追求,晋志德三合一送料机的所有传动带、转轴、传动链、链軸节、带轮、飞轮、链轮等危险零部件即危险部位全部加装防护罩;机械设备运转中易飞出或甩出的部位均有防止松脱装置,送料机运动部分不存在凹凸不平或带棱角的表面。
