夹式送料机送料时程

时间:2012-12-15 11:11 来源:http://www.kssmc.com 作者: 晋志德机械

 夹式送料机主要搭配高速冲床用于高速送料,使用前务必确定好合适的上下料时间,其中送料时间的调整需参照送料时程图来设定。

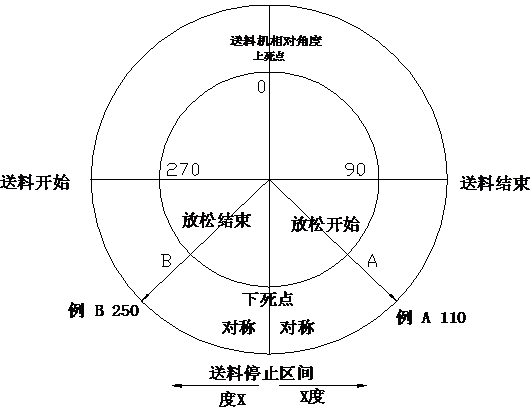

  夹式送料机标准送料时程表:
  夹式送料机标准送料时程
  以上角度针对一般模具设计,所对的送料时程图。
  1、上图显示一个例子,送料区间(180度)被分配在上死点和下死点之间(270度到90度间)。
  2、放松起始点可以自由调整从送料终点C点(90度)后到下死点之间(180度)。
  3、放松的标准动作角度为可调整的,以下死点为对称角度。
  4、送料区间的计时有可能往前可往后移动,如需要高速送料区间,可使驱动计时皮带及滑轮位置相对移动。
  5、例,放松起始点A110,放松终止点250度(180-110=70;180+70=250)

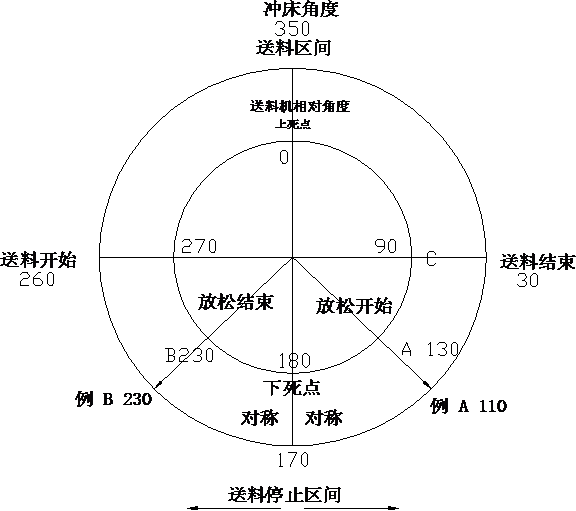

  夹式送料机特殊送料时程表:
  夹式送料机特殊送料时程
  以上角度是针对特殊模具设计,需要所作的调整。当使用一般送料时程图有以下问题发生时,则须使用特殊送料时程图以作为调整:当模具道引销脱离材料时,送料机仍处于放松状况(放松区间),未夹紧材料,易造成材料移动面产生送料不准的问题。
  1、上图显示一个例子,送料区间(180度)被分配在上死点和下死点之间(260度到80度间)。
  2、放松起始点可以自由调整从送料终点C点(90度)后到下死点之间(180度)。
  3、此例中,相对移动10度。(360-350=10)
  4、放松的标准动作角度为可调整的,以170度为对称角度。(180-10=170)
  5、送料区间的计时有可能往前可往后移动,如需要高速送料区间,可使驱动计皮带及滑轮位置相对移动。

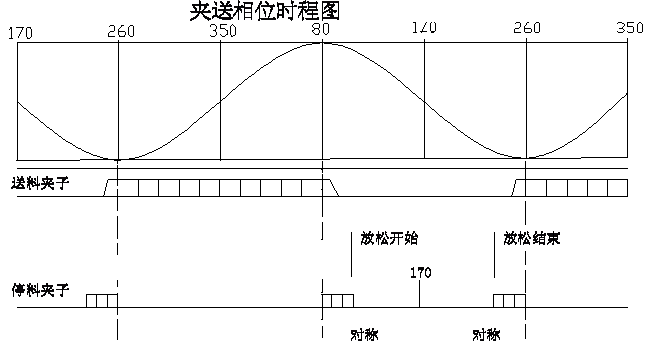

 夹式送料机相位时程
  6、例,放松起始点A110,放松终止点230度(170-110=60;170+60=230)
