空气送料机结构,气动送料机3D结构

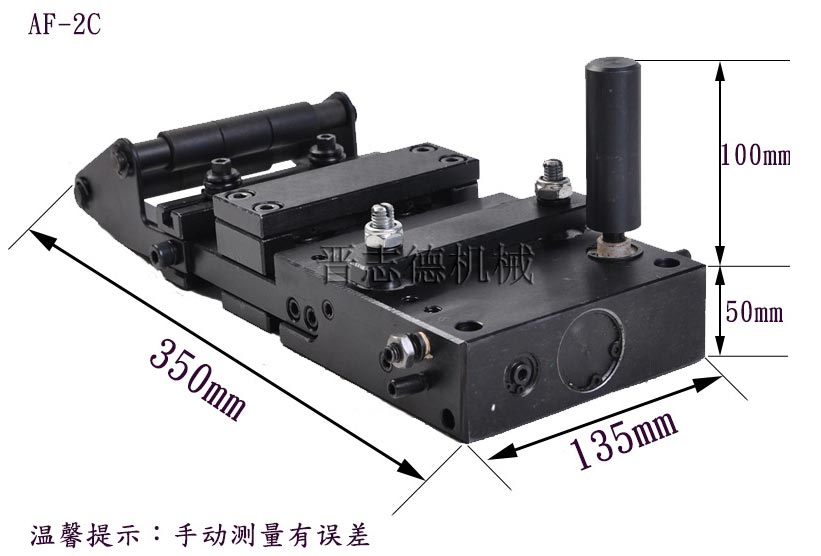

空气送料机外形尺寸,气动送料机外形尺寸

空气送料机结构组成:

1.浮动杆 2.排气孔 3.空气阀 4.快速接头 5.挡料轮 6.进料滚筒 7.送料长度微调螺丝 8.导轨 9.滑块 10.固定夹板 11.速度调整螺丝 12.固定孔

空气送料机主要零配件:

1、浮动杆压套  2、密封圈  3、浮动杆内铜套  4、浮动杆压套螺母  5、卡簧  6、浮动杆胶压套
  7、浮动杆  8、密封圈  9、排气接头  10、弹性垫圈  11、螺母  12、速度调整螺丝  13、密封圈
  14、密封圈  15、换向阀  16、密封圈  17、控制活塞  18、密封圈  19、控制活塞外环  20、卡簧
  21、中心小杆   22、主体   23、接头   24、弯头   25、卡簧  26、密封圈  27、滑动开关外套
  28、密封圈  29、滑动开关内件  30、快速接头(母)  31、快速接头(公)  32、导轨  33、固定螺栓
  34、密封圈  35、缓冲内件  36、缓冲外件  37、密封圈  38、中心大杆  39、卡簧  40、中心大杆压套
  41、密封圈  42、密封圈  43、弹簧  44、固定活塞  45、密封圈  46、固定活塞胶压套  47、卡簧
  48、固定夹板  49、弹性垫圈  50、螺母  51、移动滑块  52、密封圈  53、中心大杆定位螺丝
  54、移动滑块活塞  55、密封圈  56、弹簧  57、活塞盖  58、卡簧  59、移动夹板(下)
  60、移动夹板(上)  61、固定螺栓  62、进料滚筒固定板  63、挡料轮内件  64、挡料轮外件  65、螺母
  66、导轨定位座  67、行程微调螺丝固定板  68、行程微调螺丝  69、进料滚筒  70、进料滚筒新轴  71、螺母
  72、固定螺丝  73、弹簧梢

晋志德空气送料机通过冲床滑块上下往复运动对浮动杆的压紧与释放,从而使中心杆内气缸推动移动夹板夹持材料在导轨上运动,实现步进化的的自动送料【原理和医用注射器使用类似】
