三合一送料机操作与使用

时间:2016-07-06 15:08 来源:http://www.kssmc.com 作者: 晋志德机械

 晋志德三合一送料机虽种类众多,但整体的操作与使用上却都是大同小异的。使用时,先将卷料放置在上料台车上,然后上料台车将料卷托起并送进涨缩卷料筒上(对于没有上料台车的三合一送料机上料则直接通过行吊或叉车将料卷放置在涨缩卷筒上完成),此时三合一送料机涨缩油缸缩回,拉动拉杆联动涨缩组件中的主轴套,主轴套上的下滑块与上滑块成一定角度滑动,起到涨缩外瓦板的作用,进而将卷料的内圈涨紧。
  三合一送料机使用
  接着上料台车退出,三合一送料机托料臂升起托在卷料上;同时开卷时,压料装置压在卷料的外圈,避免散料。开卷马达带动涨缩卷料筒转动进行放卷,卷料的料头进入上挡料轮与下挡料轮之间,在开卷电机的驱动力作用下,料头进入压料头机构,在压料头机构的压料头油缸的顶压上,让料头更为顺畅进入上整平送料滚筒之间之间,在伺服电机的驱动上,使卷料进入上整平辊组和下整平辊组之间进行整平工序,其中上整平辊组包括有五条上压辊,下整平辊组包括四条下压辊,配合效果好,不仅可以防止划伤材料表面,而且工作效率高,整平效果好。
  三合一送料机操作
  经过整平滚筒精密整平的板材,再由三合一送料机送料部分步进化的送入冲床内,冲床在冲压时,松紧油缸推动整平滑块上行,使上整平辊组远离下整平辊组,实现放松目的,保证冲床在冲压板料的时候,模具的顶针能准确快速对准板料的孔位,消除累积公差,进而提高工作精度,确保冲压产品的品质稳定。
  三合一送料机设定

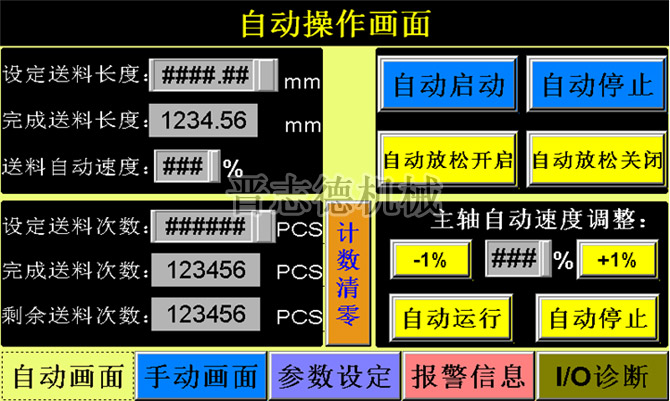

  三合一送料机搭配精密冲床组成的短制程冲压生产线整体操作简便,上料、入料、整平、送料整个操作都可通过手柄和立的7寸高精度触摸屏简单操作完成,安全、简便、稳定可靠,是目前自动化程度高的生产线组线型式。
