高速滚轮送料机的运转与使用
高速滚轮送料机是晋志德机械针对空气送料机送料速度慢、精度差、保养复杂等不足而研发生产的第二代送料机，相比空气送料机而言，高速滚轮送料机具有无能耗、振动小、精度高、速度快、滚筒式夹送不会划伤加工料、故障率低等优势，也是目前搭配冲床自动化送料使用多的机型。

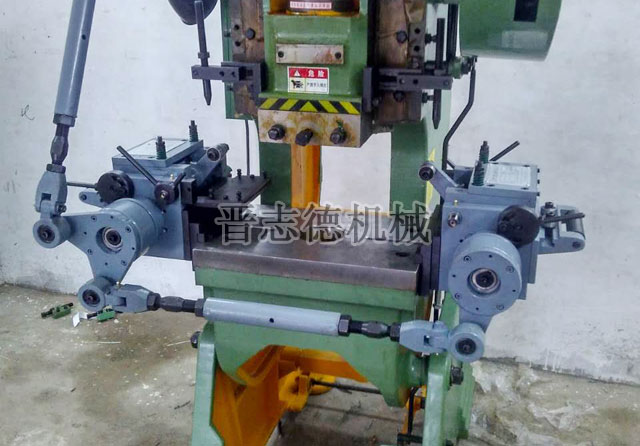

晋志德高速滚轮送料机在偏心盘上设有两个对称的圆弧状空心槽，通过锁入螺钉将偏心盘通过偏心盘固定座锁固在冲床的输出轴上，冲床输出轴转动会带动偏心盘转动；可调式拉杆通过十字接头（右牙）固定在偏心盘上，属三段式结构，内部设有条形滑道，此条形滑道垂直于两个空心槽中心点的连线，拉杆调节螺钉以轴的形式将调节环的一端锁于条形滑道内，调节环另一端通过内螺纹连接拉杆，拉杆的另一端通过十字接头（左牙）与摇臂连接，摇臂在与连接传动轴相连，而拉杆则绕摇臂上的传动轴转动，再由传动轴驱动单向装置；单向装置与下轮一端啮合，下轮另一端与上轮啮合，上轮和下轮上设有平滑的滚柱，加工料被夹紧在两个滚柱间。
当冲床的滑块处于上死点时，使晋志德高速滚轮送料机内的条形滑道与拉杆垂直，滑块下降，拉杆被拉动，拉杆带动单向装置，单向装置带动上轮和下轮转动，板材被步进化送入冲床模具内。
当冲床的滑块处于下死点时，晋志德高速滚轮送料机内的条形滑道与拉杆处于一条直线，此时偏心盘转动拉杆不会带动单向装置，即，板材与滑块接触时，板材的前移速度为0。
板材的前移速度呈正弦波，速度为0时滑块冲压板材，调整调节螺钉在空心槽的位置，可以调整偏心盘的偏心度，调整调节环的旋转度可以调整拉杆的长度，使得滚轮送料机适应不同的加工要求。
