大吨位油压重型材料架

时间:2015-05-09 08:32 来源:http://www.kssmc.com 作者: 晋志德机械

 材料架又名开卷机,是卷状板材实现自动化加工必备辅助设备,其作用是放置料卷,并将卷料逐步开卷自动化的送入整平机中,使得整个冲压生产实现自动化的运行。材料架的种类众多,不过载重量大、定制化程度最高、适用范围最广的还是当属重型材料架。
  标准型重型材料架
  普通的重型材料架采用的是手摇式扩张,四片托料瓦板承载料卷的方式,其结构已经十分成熟,适用也最为广泛,只是在汽车、五金等加工行业,往往卷料并不局限于轻型料卷,往往会很宽、很重,这些就要用到油压重型材料架,使用油压扩张来替代传统的手摇扩张,不过这类材料架在载重很大时还是会存在不小的问题,问题点主要有三大方面:

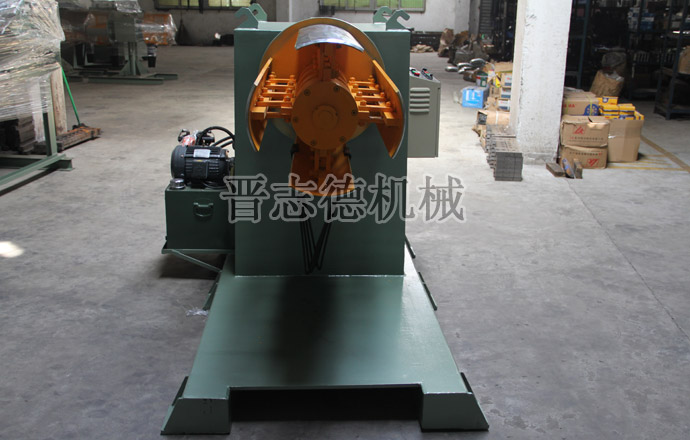

  油压重型材料架
  1、在送卷的过程中如遇重量较大的板材或者出现过度放卷的情况均会导致生产线主机与材料架间的一段板材下垂现象的产生,即送卷稳定性差,甚至造成板材松卷的问题,以上情况均会对板材的开卷、校平质量以及对设备的寿命有较大的影响;
  2、送卷过程,用以约束卷料避免其冲出主轴的护挡存在安装麻烦、安全系数较低的问题;
  3、与材料架配合使用的上卷装置自动化程度低,费时费力,急需改进。
  而这三大问题主要出现在大吨位卷料开卷上,为从根本上解决此类问题,晋志德机械研发生产了一种大吨位油压重型材料架,其相比传统油压重型材料架增加了上料台车、托料臂、挡料臂、压料臂、定位柱,具有四大性能优点:

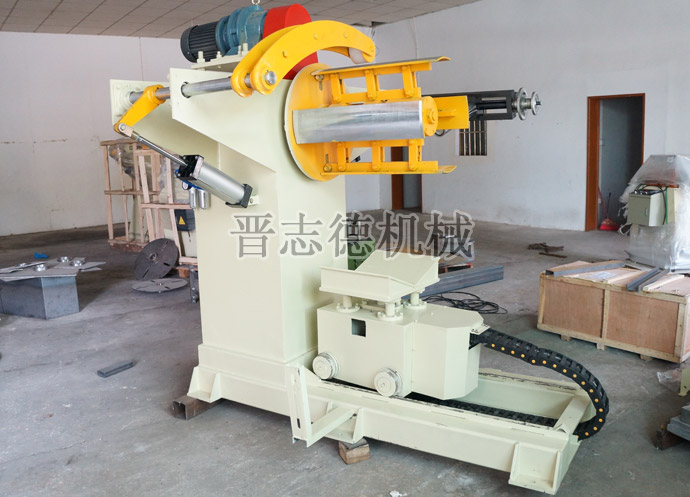

  大吨位油压重型材料架
  1、在板材放卷的过程中,压料臂可以对放卷的板材施加压力,使其放卷稳定,且有效避免了放卷过程中板材松卷的现象,同时配合气动挡料臂、托料臂可以有效解决板材送料过程中下垂的问题;
  2、在板材放卷的过装置程中,板材对背板的摩擦较大,定位柱的设置使得板材卷与背板间存在一定间隙,避免了对背板的摩檫作用,且可以确保板材放卷稳定。
  3、油压上料台车的配备,使得上料实现自动化,安全可靠,使用方便;
  4、在板材放卷过程中,气动挡料臂代替传统A型铁用以约束板材卷,避免板材卷冲出主轴,有效提高了板材放卷过程的安全性,同时简化了上料步骤。
  大吨位油压重型材料架使用时,将卷料放置油压上料台车上,依靠液压缸调节支撑机构的高度,启动电机,滑座开始在滑轨上滑动,将卷料输送至材料架的主轴外围的护板上,并引出卷料端头,使其进入整平机中国,将气动挡料臂的挡料装置向主轴移动,移动至主轴的一端置于卡槽内为止,通过气缸驱动,将材料架压料辊压在料卷上,开启材料架马达,主轴开始转动,即卷料开始放卷。
