滚轮送料机原理与优势

时间:2015-03-26 14:49 来源:http://www.kssmc.com 作者: 晋志德机械

 谈到送料机,对冲压行业有所熟知的人首先想到的则是滚轮送料机,是的,滚轮送料机是目前冲压行业中使用最多、性能最稳、性价比最高的送料设备,它也是唯一一款不需额外能源即可运行的送料设备,因此成为了多数冲压行业客户的首选自动化设备。
  滚轮送料机虽然在冲压行业使用的很多,不过真正对其有系统的认知的人却知之甚少,它究竟如何工作、如何运转的很少有人知道,这样肯定会对客户后期的使用、维护、保养、维修带来一定的负面影响,为此晋志德在此将滚轮送料机的原理予以说明。

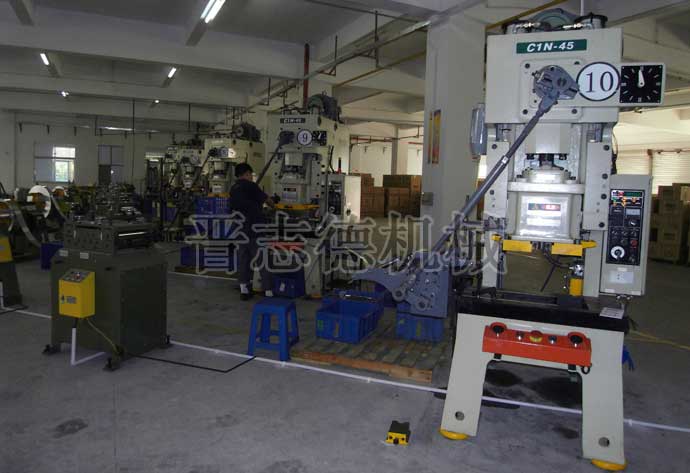

  滚轮送料机使用现场
  晋志德滚轮送料机本身是不带动力装置的,它是以冲床的输出轴为动力,来实现步进化的送料动作的,其工作原理为:在冲床的输出轴端固定一个偏心盘固定座,冲床实际运行时,依次通过偏心盘、十字接头、连杆、摇臂、传动轴和单向装置等驱动,下滚轮作周期性的转动,按照一定速度间歇地把材料送进。实际滚轮送料机搭配冲床使用时,首先冲床滑块动作,冲床滑块下冲过程中带动安装在其侧边上的放松打杆撞击滚轮送料机主体机身培林外延,使放松支架转动,放松支架的下端抬起一个角度,从而使放松支架的下端将调整座抬起,此时即可将料带送入上滚轮和下滚轮之间,并可通过手轮转动偏心轴,进一步调整上滚轮和下滚轮之间的前后距离,调整完后锁紧锁紧螺栓以保持位置。之后冲床滑块回升,在滚轮送料机压料弹簧的作用下,调整座下移,将料带夹紧在上滚轮和下滚轮之间,完成料带的夹装。料带夹装完后,冲床的输出轴带动滚轮送料机偏心盘转动,使下滚轮作周期性的转动,下滚轮和上滚轮同步转动,从而步进化的完成输送动作。
  滚轮送料机通过输出轴机械式传动方式作为动力来源使其送料速度大幅提升,每分钟送料次数可高达600次;其安装、操作都非常简单,只须固定在冲床一侧并与冲床的输出轴连接,即可自动化生产;同时由于采用了高精度单向装置、逆向装置、高级来令片刹车从根本上确保送料精度,使其精度可达±0.02mm;同时其机身结构紧凑小巧,维护方便,正是由于这些原因使其成为了冲压行业首选的送料设备。
