多种料卷用重型材料架

时间:2015-04-11 11:02 来源:http://www.kssmc.com 作者: 晋志德机械

 冲压行业为了降低成本、便于运输及实现自动化生产都使用的是卷料,而卷料内径国标有两种规格,一种为¢510mm,另一种则是¢610mm,而这两种内径差别很大,普通重型材料架适用一种内径则必然不适合另外一种内径,若客户实际加工生产需要使用到两种规格内径料卷则必须购入至少两台重型材料架,这必然会极大的增加实际投入成本。

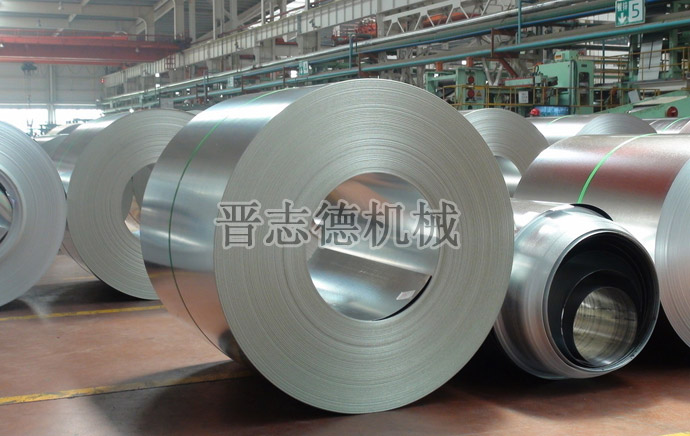

  冲压用卷料
  那有没有切实可行的解决方法呢?作为国内知名的冲床周边自动化设备生产商的晋志德机械专为此类冲压客户设计、生产了一款适用多种料卷用重型材料架,其采用新型涨缩卷筒装置,通过带弹簧导向杆装置可以依靠弹簧力改变环形涨缩卷筒的内径大小,根据不同的卷料内径变换不同的涨缩大小,满足多种料卷涨缩上料之用途,同时在重型材料架马达、减速机、主轴的传动下可实现稳定可靠的开卷作业,实现了一机多用之用途。
  此种新款重型材料架相比传统重型材料架具有六大性能优势:
  1、新款重型材料架因采用新式结构涨缩卷筒涨缩范围极大,不在局限于传统的¢450~ 530mm,卷筒涨到真圆位置时,增加卷筒内径装置外径也为真圆,且在卷料开卷过程中可靠的随着开重型材料架涨缩卷筒一起转动。
  2、增加卷筒内径装置的扇形托料瓦板具有内部衬板,在保证周向压力不变的情况下,极大地增加了增加卷筒内径装置与卷筒的接触面积,可以有效减轻卷料对卷筒造成的单位压力,保护卷筒;新款重型材料架四个扇形托料瓦板完全相同,扇形托料瓦板内还设有内部筋板,内部筋板呈网状结构,承受压力能力可靠。

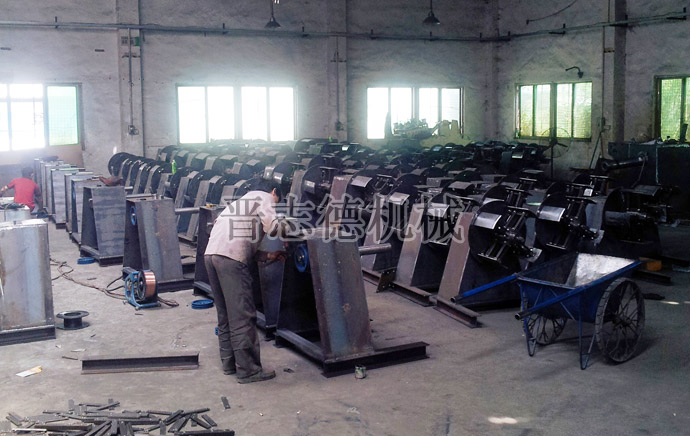

  重型材料架生产现场
  3、新款重型材料架通过带弹簧导向杆装置可以依靠弹簧力改变环形涨缩卷筒的外径大小,增加卷筒内径装置随着重型材料架的卷筒涨缩进行随动涨缩,并在卷料开卷过程中可靠的随着重型材料架涨缩卷筒一起转动。增加卷筒内径装置结构简单可靠,实用性强,安装简单,同时可实现增加重型材料架涨缩卷筒外径的规格,成本较低。
  4、传动侧挡块和操作侧挡块可以有效地保证增加卷筒内径装置与卷筒转动一致,从而保证开卷过程安全可靠。
  5、顶丝涨缩结构可以使增加卷筒内径装置在任意涨缩位置停靠,方便增加卷筒内径装置本身装配拆卸,同时也方便增加卷筒内径装置装到卷筒和卸下卷筒。
  6、定位板的设计,极大方便增加卷筒内径装置装到卷筒上和卸下卷筒。
