夹式送料机的调整步骤

时间:2015-04-23 18:02 来源:http://www.kssmc.com 作者: 晋志德机械

 晋志德夹式送料机搭配高速冲床安装完毕后,在运用时还需根据实际使用材料的相关属性(材料的材质、宽度、厚度)及冲压特点(搭配模具的高低、大小、送料步距需求)对送料机进行一系列的调整,这样才能确保夹式送料机能真正高速、高精度的送料,而其调整的内容主要包括送料机高度的调整、板厚调整、导料轮调整、送料步距的调整、放松时间调整与送料时间的调整这六大部分。
  1、夹式送料机送料高度调整的标准是使其送料线平齐下模面与顶料销块中间,调整时需视过桥长度与材料厚度决定,一般以平齐为优先。
  调整时需拆卸部位:送料机座固定螺栓四个,高低调整螺栓一个,皮带轮组二〜四个,皮带调整螺栓一个。
  2、板厚调整:依材料厚度旋转刻度环对齐刻划即可。
  需拆卸部位:板厚调整螺栓二个(晋志德夹式送料机小款机型为一个)。
  3、导料轮调整:限定料宽使材料能平直进入模具。

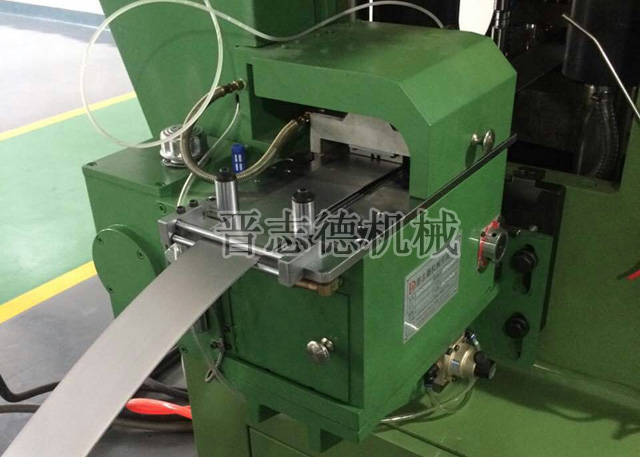

  夹式送料机使用
  4、夹式送料机送料步距调整,旋转调整丝杆使送距能符合模具生产之需求。
  方法一:调整偏心量到刻度尺相对刻划位置,再试冲调整,直到符合生产工艺之需求。
  方法二:采用夹钢尺调送距调整方法。(不建议用此方法)。
  需拆卸部位:紧定螺母一个。
  5、放松时间的调整:以寸动将模具下降至导位销导前端部进入材料约导入部1/4长或lm/m左右,以圆杆插入放松轴的孔中,旋转放松轴的刻划对齐『放松』的位置即可。
  需拆卸部位:放松装置螺栓一个。
  6、送料时间调整:送料时间是由同步带(齿轮皮带)控制,一般工作时间为9点(270度)至3点(90度)。
  方法一:将冲床滑块停在12点(0度)位置,旋转夹式送料机同步带轮使在送料行程中活动座刻度片与下刻度尺刻划0-0对齐,再将同步带控制在适当张力并锁紧。
  方法二:将冲床滑块停在9点(270度)位置,旋转送料机同步带轮使滑动座位于最左侧,再将同步带控制在适当张力并锁紧。
