NC送料机送料时间的调节

时间:2014-12-27 09:18 来源:http://www.kssmc.com 作者: 晋志德机械

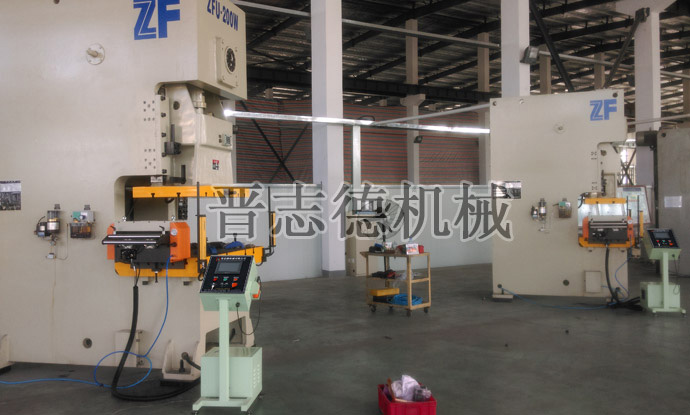

 NC送料机作为目前使用最广泛的机床自动化送料设备,其既能与冲床配合用于冲压加工生产,也可以搭配剪板机用于剪切下料,搭配这两种机型时要想达到真正高精度的加工生产,有一重要环节是共通的,那就是对NC送料机送料时间的调节。
  送料机送料时序图
  送料机时间又被称为送料角度,就是送料机从机床的那个运行区间开始送料,NC送料机搭配冲床与剪板机时的控制方式是不相同的,因此它们各自送料时间的调节方法也各不相同。
  NC送料机配冲床
  NC送料机搭配冲床时的送料角度控制是通过连接冲床的凸轮来实现的,调节送料机角度实际调整的是冲床凸轮角度。而冲床的凸轮有机械式与电子式两种,若NC送料机搭配的是机械式凸轮冲床,调节方法是打开冲床凸轮开关箱,在其中找到控制送料时间的凸轮,然后调节该凸轮的角度即可;若NC送料机搭配的是电子凸轮调节时,只需在冲床的触摸屏面板上输入想要的送料角度即可。
  NC送料机配剪板机
  NC送料机搭配剪板机时,控制方式则是完全不同的,剪板机都没有凸轮组装置,要想对其控制需在剪板机上加装一组微动开关来给NC送料机提供送料信号,而此微动开关装配的位置有两种,一种是对于普通式机械剪板机,微动开关通常安装在剪板机滑块上方,NC送料机送料时间是以剪板机滑块运行到上死点触动微动开关提供送料信号最佳;一种是对于液压式剪板机,此类型剪板机均有手动行程调节之飞轮,可在飞轮轴上加装上送料凸轮片和微动开关来控制送料时间,在剪板机剪切角度调节后,以剪板机刀片和压板完全上升后给出送料信号为最佳。
