二合一厚板整平机结构特点

时间:2012-12-05 09:12 来源:http://www.kssmc.com 作者: 晋志德机械

 二合一厚板整平机集料架、整平于一体,入料采用气动放松压紧,整平滚筒采用上下同步传动,校平由4只高精密百分表指示,蜗轮蜗杆四点微调,并附有变频调速,特别适用于厚板材料的开卷、整平。

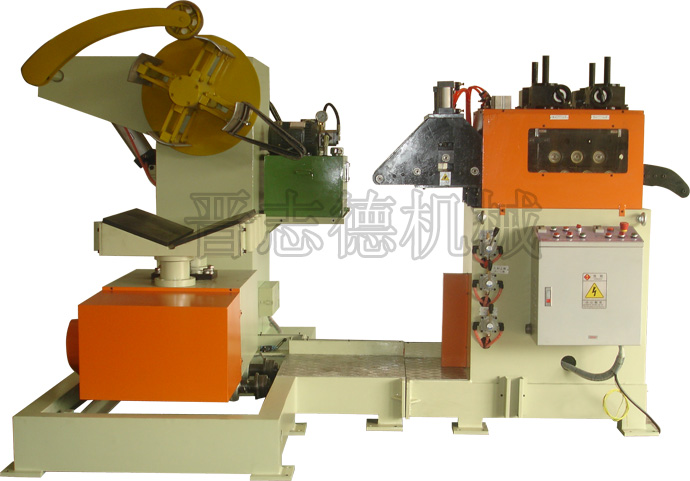

  二合一厚板整平机(带台车)
  二合一厚板整平机料架部分结构特点:
  1、主轴采用油压扩张方式进行入料、开卷,安全性好。
  2、动力压臂压紧材料保证卷料不会松,并配有单向离合器保证材料不会回弹。
  3、拉料装置,将放开的卷料送到料卷的上方行程,待料区保证整平供应。
  4、推料臂,将拉滚筒送出的材料推向前方向整平机方向推进,并加装有光电眼拉滚筒的起动和停止。
  5、无动力压臂,将材料压下控制材料的弧度使入料顺畅。
  6、配有双挡料臂,通过手轮单独控制挡杆的左右移动,保证材料不会偏斜。
  二合一厚板整平机整平部分结构特点:
  1、入料滚筒2只,用高强度滚动轴承钢制造,经高温淬火镀硬精磨而成确保其具有高强度、高钢度和高耐磨性。
  2、整平滚筒九只(上4/下5),用高强度滚动轴承钢GCr15,经调质处理调频淬火处理,表面镀硬铬后硬度可达HRC60~62尺寸,精度达0.01mm,上下整平滚筒采用大模数齿轮同步传动,整平力度大,不磨擦材料表面、不会刮伤材料。
  3、上整平滚筒的下压量靠4只阿基米德螺旋线蜗轮螺杆同步调节压力大自锁性好,调节精度高。
  4、入料滚筒采用气动压紧装置可产生足够的拉力将材料送给整平滚筒而且是同步转动。
  5、入料部分设有入料托板将料头托起送入入料滚筒,配有气缸可调节入料角度。
  6、在入料滚筒前端装有入料压平装置,有三只滚筒筒组成,上1下2。上只是活动滚筒同气缸拉动,当初次入料时,由于料头弯曲不容易把材料进入整平机强将料头放入压平装置后再送入整平机。
  7、整平马达采用大功率(5-10HP)三相马达配高强度大扭矩蜗轮减速器,用链轮链条传递给整平机头整平材料,可产生较大的整平力,由高性能变频器控制马达的运转速度,方便可靠。
