NC送料机一体化控制方案

时间:2012-12-07 09:10 来源:http://www.kssmc.com 作者: 晋志德机械

 在冲压行业,客户所需冲压的产品种类很多,在搭配自动化设备时往往会遇到标配的送料机、整平机等周边设备不能满足客户的实际生产需求,这时晋志德机械可为客户定制化设计各种方案,以客户为出发点,在机器上做大幅度改良,最大化满足客户的生产要求。

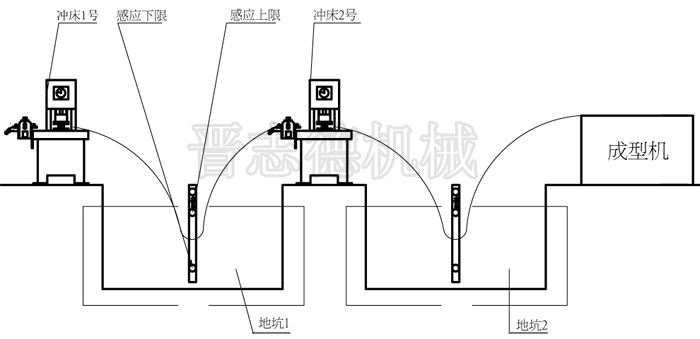

  近期晋志德机械接到客户询问需购置冲床、NC送料机和成型机组成生产线,为了能够节约成本,减少人力,所以要求该生产线能够实现连线控制,希望一人能实现全线操作。针对客户这一实际需求,晋志德为客户设计了方案:在冲床与冲床,冲床与成型机之间增加感应架,感应架分为感应上限和感应下限,起控制冲床速度的功能;另外有一个总控制台,起控制冲床、成型机连线功能,具体措施如下。
  NC送料机一体化控制原理
  控制冲床速度方面:
  冲床变速--材料接触到感应下限时,冲床速度变慢;当材料在上限与下限中间,冲床按正常速度运转;当材料接触到感应上限时,冲床以高速度运转,如此循环。实际使用时不需要多次自动停止冲床和启动。
  连线方面:
  控制台功能:冲床紧急停止,复归和启动功能,同时能够实现单台停机和全部停机功能,此方法无需控制NC送料机。
  NC送料机改进:
  1、NC本身实现多段送料,内存20组记忆编程,而且可以调整送料次数。
  2、按客户要求,实现3组输出控制,控制电磁阀动作,实现模具的动作变换,此过程变换时间短,而且不会影响冲床的动作。
  3、在冲床变速方面上:采用三个传感器控制,实现冲床的变速,即把传感器安装在凹槽里面,当材料下落到某个传感器的范围内,从而控制冲床的速度,不过此过程要跟冲床变频器配合(需提供冲床变频器型号与说明书)。
  4、联机方面:两台送料机和成型机连线,NC送料机操作面板上可以实现单独启动和停机,并控制各自冲床停机;另外在联机控制面板上,可以单独实现每台机器的启动和停机,也可以全线控制(即一个按钮控制所有机台停机)。
  综上所述,实现连线控制方案完全可行,而且实际费用花费不高,只需感应架和感应杆(CR感应杆)、中间继电器,电线等配件即可完成。
