卧式光控四盘收料机使用说明

时间:2012-12-10 15:32 来源:http://www.kssmc.com 作者: 晋志德机械

 1、卧式光控四盘收料机结构特色:
  卧式光控四盘收料机为双边双盘型式,上下端子轴线在同一条直线上,主要由收料部分、纸带部分、导料部分、电控部分、机架和三色灯组成,其中马达为蜗轮马达(90W,比速25:1,使用电压3相220V),三色灯(使用电压24V),控制部分由光电传感器,变频器,PLC,中间继电器等构成。

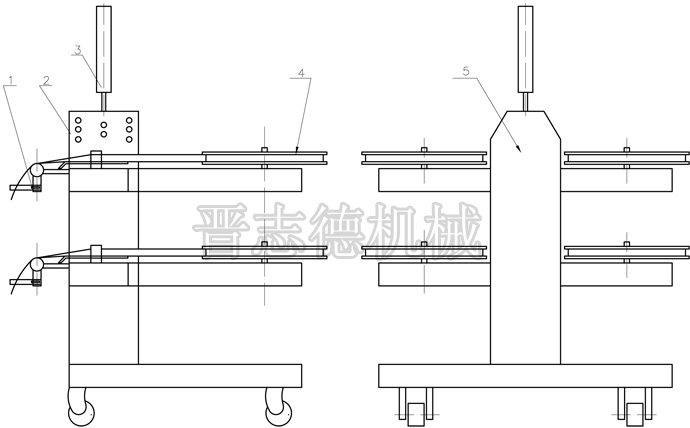

  卧式四盘收料机结构图
  收料盘有动力,起主要收取端子作用,其功能拉动端子带动纸带盘,可以收取一盘至四盘,其料盘变频调速,并采用光电追踪和电位器配合的形式控制其收料速度,带有纸带检测功能,如无纸带,收料盘无法运转。
  2、卧式光控四盘收料机控制面板:

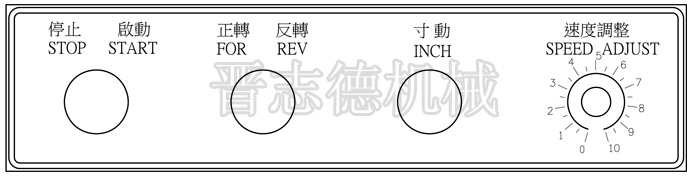

  卧式四盘收料机面板
  启动:旋钮转至启动位置,机器可以根据追踪器自动运转。
  停止:旋钮转至停止位置,机器停止运转。
  正转/反转:可以进行机器的正转和反转。
  寸动:点击此处,机器进行寸动作用。
  速度调整:和追踪器配合,可以更好的控制机台速度。
  3、卧式光控四盘收料机使用注意事项:
  (1)料盘的固定方式采用钢珠螺丝,如料盘有严重的打滑现象,请再次锁紧钢珠。
  (2)料纸盘有检测传感器,如不遮住,则料盘无法运转。
  (3)本机有急停输出功能,如急停与冲凉连线,且第1盘不使用无纸带,请将1盘旋钮转到停止位置,否则冲床无法启动。
