高速滚轮送料机选型要点

时间:2012-06-30 10:30 来源:http://www.kssmc.com 作者: 晋志德机械

 高速滚轮送料机规格比较多,标准规格有39种,常用的有RF-105、RF-138、RF-1310、RF-3010等,并可根据客户材料宽度、送料步距的特殊要求订制特殊机型,客户在实际选购过程中,一定要根据实际需求来选择,晋志德机械在这里详细介绍一下高速滚轮送料机选型要点:
  一、滚轮送料机规格说明:
  1、滚轮送料机参数表中RF-表示单式,即单边送料,适用于厚度0.1mm以上的卷料;RFS-表示复式,即双边送料,由两台送料机组成,一送一拉,适用于厚度0.1mm以下的卷料或短尺寸材料。105、1310等数字,前两位表示送料宽度,即100mm、130mm,后1位或2位数字表示滚轮送料机送料长度(又称送料步距)。

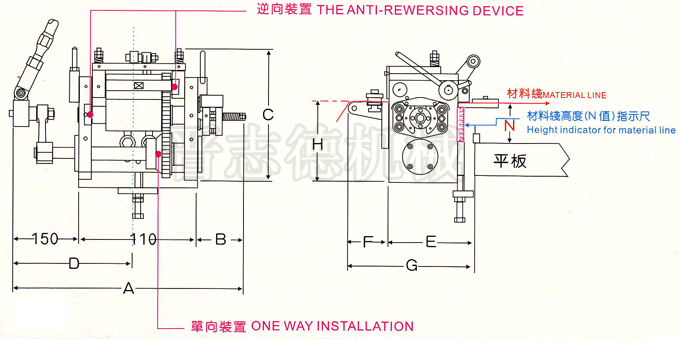

  2、参数表中的A、B、C、D、E、F、G、H对应滚轮送料机实际尺寸,下面以RF-138为例展示:
  滚轮送料机尺寸,滚轮送料机外形结构
  二、滚轮送料机选型要点:
  1、冲床的品牌、型号、吨位。
  2、冲床输出轴方向(正对冲床站立,输出轴在左手方向,为左边。输出轴在右手方向,为右边。输出轴在于你面对面,为正前方)。若为传统机械式冲床,左右两边均有飞轮时,输出轴到刹车盘的长度要超过50mm,若您不能判断,请拍摄数张冲床实际照片,由我们来帮您判定。
  3、材料宽度。
  4、材料厚度及材质。
  5、送料步距(每次送料长度)及精度要求。
  6、每分钟送料次数(最高速度)与每次送料步距有关。
  7、模具线高度及模具有无导正销。冲床工作台面与下模具高度。
  8、冲床工作台宽度及厚度(冲床之侧面)。
  9、冲床输出轴直径及长度。(安装靠背轮)。
  10、冲床输出轴中心对冲床工作台面之高度。(计算连杆长度)。
  三、滚轮送料机特殊附件:
  1、送距微调装置(适用RF-1310或65T以上之冲床):结构与滚轮送料机偏心盘相同,安装于摇臂处,取代摇臂与传动轴相连,用于小范围调整送料步距(0.1mm内),节省时间。
  2、加装PU轮(德国进口材质):适用敏感软材,冲压过程中对材料表面不会造成任何压痕或划伤。
  3、气压式放松:滚轮送料机标准型的放松方式为机械打杆式放松,若冲床结构不适合用机械式方式时可加装气缸和电磁阀实现气压式放松。
