NC送料机与冲床连线说明

时间:2012-06-25 10:00 来源:http://www.kssmc.com 作者: 晋志德机械

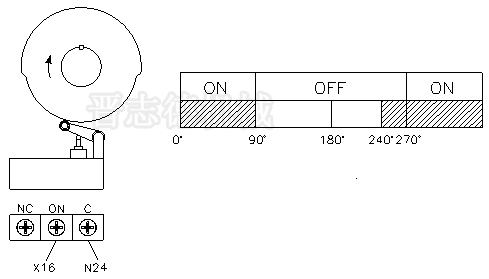

 1、冲床送料凸轮信号
  1) NC送料机送料开始信号的调整是由冲床旋转凸轮来设定。
  2) 送料开始信号的时间,意思是冲床冲压时从那一个角度开始送料。
  3) 本图1-1例的送料信号以240°-90°设定开始。
  NC送料机送料信号

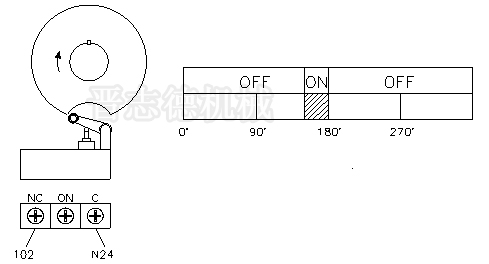

  2、自动放松凸轮开关
  1) 配合冲模调整NC送料机放松时间。
  2) 当冲床旋转凸轮是凹形时,开关使用b接点,如图1-2所示为放松装置时序图。
  NC送料机放松信号
  3、NC送料机与冲床连动停止信号连线说明
  1)首先须外加一个继电器,并联在冲床异常灯的电源侧。
  2)将端子2B,2C连接于继电器C共点上。
  NC送料机连动连线,连动停止信号连线

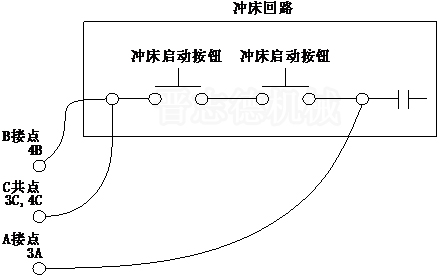

  4、NC送料机与冲床启动信号连线说明
  ※NC送料机为主动控制模式
  1)将冲床操作箱上的操作开关切至安全一行程(单动)的位置。
  2)冲床动作一次。
  3)按下手动钮,再按启动钮一次,使材料前进一行程长度。
  4)重复3、4步骤至动作很顺畅为止。
  5)按自动钮,再按启动钮。此时,送料机做一行程送料,料卷送料与冲床运动由送料机传来的信号通知冲床做动作。
  NC送料机启动连线,启动信号连线
  5、NC送料机与冲床紧急停止连线
  1)冲床急停按钮为长闭按点,将端子1B,1C串联于冲床急停按钮接线上。
  NC送料机紧急停止连线,紧急停止连线
