光控端子收料机使用说明

时间:2012-06-22 14:00 来源:http://www.kssmc.com 作者: 晋志德机械

 晋志德光控端子收料机外形美观,结构合理,采用无段变速式收料,日本进口光眼控制收取,自动化程度高,可根据产品自动调整,速度平稳、收料整齐,完全不灼伤端子,同时有顺时针、逆时针两种收取回转方向,加装计数器,可根据要求数量设定,能极大的提高冲压生产效率降低生产成本。
  1、光控端子收料机安装
  (1)安装位置
  a、置于冲床出料口处(距冲床1-2m),并确保与冲床在同一直线上。
  b、确定收料机实际放置位置后,请将端子收料机下端转向导轮踏下刹车。
  (2)外部连接方式
  a、电源连接:收料机出厂时预留4C×1.25×5mm的电源线,请先确认使用电压(收料机标准输入电压为单相22V),确认无误后将插头接上电源线,并接上电源。
  b、冲床连接:为冲床连接线同步之电线2C×1.25×5mm接上冲床紧急停止。
  2、端子收料机运转检验
  (1)请先确定端子收料机控制面板,电源开关切于关(OFF)位置,再将电源接上后,再将电源打开。
  (2)请先启动寸动开关,并利用一小段层间纸将层间感应器隔开。
  (3)再将面板上摇头开关切于正转,此时收料轮盘应缓缓顺时转动,切于反转则动作相反。
  (4)再次切换自/手动开关,此时再用手缓缓贴近光电开关,此时收料盘会依手的远近来调速。
  特别注意:
  如果层间感应器测试中没有利用层间纸隔离,上述一切动作将不会连作。
  3、端子收料机上线
  (1)切换电源开关至ON位置。
  (2)收取盘调整至合适的位置。
  (3)收料机纸带的行径路线及收料端子的收取路线请依照下图参考调整:

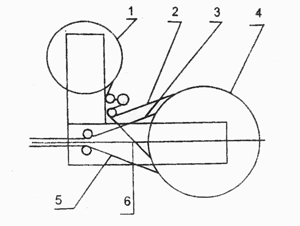

          端子收料机收取路线,端子收料机纸带行径
  a.纸带盘  b.纸带  c.端子带  d.端子带  e.端子带  f.纸带
  当端子轮顺时针旋转时,缠绕方向按b.c调整
  当端子轮顺时针旋转时,缠绕方向按e.f调整。
