厚板三合一送料机结构改进

时间:2012-09-21 08:49 来源:http://www.kssmc.com 作者: 晋志德机械

 目前市场常见的三合一送料机之入料机构,当卷料较厚时,因材料弹性较大,导致入料极不方便,且大多数入料机构太过于理想化,原理为在入料的时候,当料头进入至两夹送辊之间时,压料辊压下,将料头由向上卷压为向下卷,以方便入料,实际使用时,由于进入夹送辊之间的料头长度无法精度控制,且当料头进入压料位置时无法清确定位,材料会在辊筒之间打滑。
  另外,送料机在安装时,理论要求三合一送料机之中心线需与所配之冲床中心线一致,在使用时方可保证送料之精度与稳定,然而实际安装调试时,需将送料机中心线与模具中心线对应相当困难,现有的挡料轮结构采用一根螺杆同时调节两排挡料轮位置,如果三合一送料机安装时无法对应模具中线,则在使用时挡料轮起不到应有之对材料定位的作用。
  再者,由于料头的向上弯曲或者向下弯曲,导致客户在将其置于整平机头的过程中,由于辊与辊之间的间隙较大,另一方面由于材料自身特性,材料会向上排整平辊间插入或者向下排整平辊间插入。
  为了彻底解决客户使用三合一送料机时的不便,晋志德厚板型三合一送料机做了针对性的优化改进:
  1、在三合一送料机整平送料机部分入料口前加装整平入料装置。该整平入料装置由上整平板、下整平板、上整平油缸、下整平油缸及送料油缸组成,来料传送时,下整平板在下整平油缸的驱动下向上旋转,同时上整平板在上整平油缸的驱动下向下旋转,从而将二者之间的来料夹紧进行整平,使来料初步平整,再利用送料油缸驱动下侧与来料接触的夹送片,通过夹送片与来料的摩擦力,将来料向后方传送;然后上、下整平板分开,夹送片回复原位,再进入下一次送料,如此循环。同时为增强夹送片与来料之间的摩擦力,在夹送片的夹送面上还通过热处理及切割形成凹凸纹路。

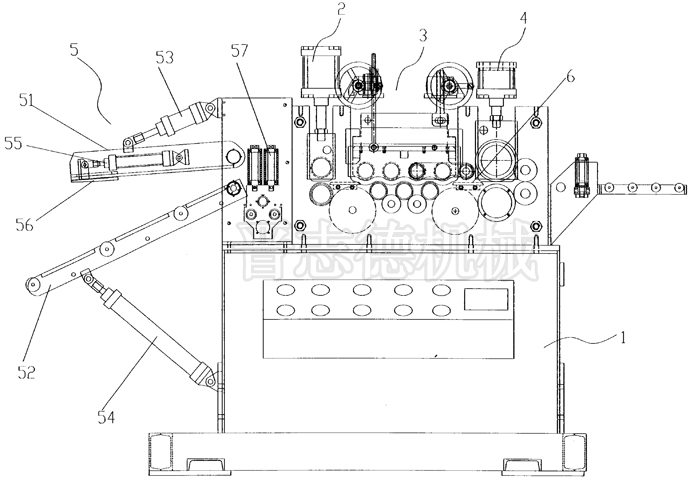

  厚板三合一送料机结构,三合一送料机整平送料部分
  2、在加装的整平入料机构的后方增设两排挡料轮,且每排挡料轮分别由相互独立的调节螺杆调节。较普通的单个调节螺杆的结构而言,两个调节螺杆可使两排挡料轮之间的中心线与后方冲床一致。
  3、在整平入料装置与材料整平机构之间、材料整平机构与数控送料机构之间分别加装托料板,用于托住来料,避免来料掉入两辊之间,而且托料板的上表面均采用电镀处理以提高其光滑度,避免其刮花来料。
  通过上述结构优化改进,极大的方便客户使用,并能保障厚板三合一送料机长期稳定运行。
