卧式全自动收料机运行原理

时间:2012-09-19 11:02 来源:http://www.kssmc.com 作者: 晋志德机械

 目前冲压自动化生产线中常用的收料机,仅设一转盘机构来收取冲压后的料带,例如:金属箔片卷料,当材料经过冲压后,形成整条料带,经由传送装置直接输送至转盘机构上的收料盘,再由收料盘进行卷带收料的动作,等到料带收取至一定长度时,再由人工用裁剪器具予以裁剪。常用的收料机,虽能达到卷带收料效果,但存在以下缺点:1、在收取过程中,如有料带在中途断裂,该转盘机构并不会停止,而会继续进行卷带收料的作动,此易造成断裂的料带卡住转盘机构,使转盘机构损毁;2、转盘机构上的收料盘所收取的料带,其收取长度,全凭人工目视来作决定,此易造成收料盘所收取的料带长度不一;3、当收料盘已卷带收料完成时,必需靠人工关掉电源,然后用人工来裁剪料带,再换新的收料盘继续进行卷带收料,此易造成人力资源浪费,且电源开关易因反覆开启、关闭而造成毁坏。
  为了更加便于客户的使用,提高冲压自动化生产线效率,晋志德机械为客户设计了一款全新的卧式全自动收料机,其能达到精确收取料带、无须分段操作、节省人力资源和缩短料带收取的时间,提高效益的目的。

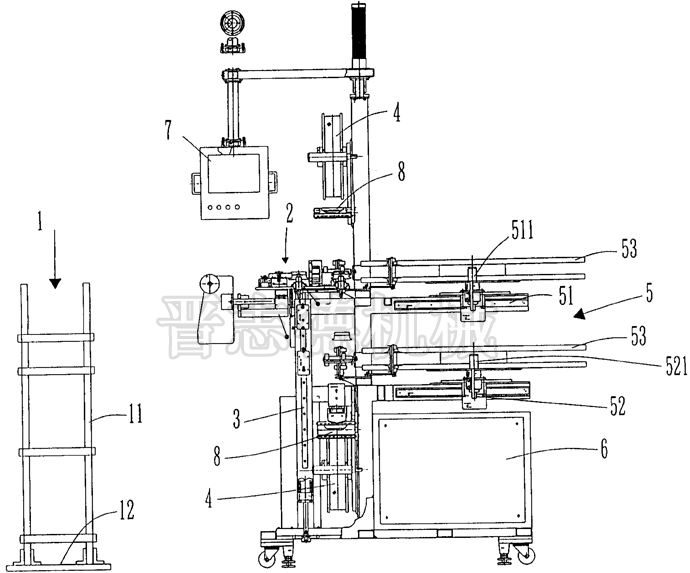

  卧式全自动收料机结构,全自动收料机
  晋志德卧式全自动收料机由检测装置、传送装置、升降装置、纸带机构和动力机构构成。使用时,首先在全自动收料机控制面板上预设料带的收取长度,传送装置的座板刚好与卷带机构的上转盘形成串联对应状态,当卷带机构开起运作时,由卷带机构的上转盘开始转动,该上转盘可正、反向转动,使上转盘的空收料盘开始进行卷带收料的作动,此时,卷带机构的下转盘为停止状态,同时冲压后的料带随着空收料盘转动,由检测装置输送至传送装置,再由传送装置输送至空收料盘,当上转盘转动速度太快或太慢,或料带在中途输送断裂时,经由检测装置的侦测器感测到,会将感测到的信号传送至控制装置,促使控制装置调整上转盘转动的速度,或中止整台收料机的运作,以避免损坏收料机。
  当冲压后的料带快要输送至空收料盘时,传送装置上侧的纸带机构会将间隔纸覆盖到料带上,再将有间隔纸覆盖的料带输送至空收料盘,等到空收料盘卷带收料至控制装置预设料带的收取长度时,传送装置的料带裁剪装置会自动将料带裁剪掉,同时,纸带机构一侧的纸带裁剪装置,则自动裁剪间隔纸,此时,卷带机构的上转盘停止动作,升降装置向下降至传送装置的座板,与卷带机构的下转盘形成串联对应状态,然后将上转盘已完成卷带收料的收料盘更换为下一个空收料盘,而一转盘继续动作,该下转盘亦可正、反向转动,当冲压后的料带快要输送至空收料盘时,传送装置下侧的纸带机构会将间隔纸覆盖到料带上,再将有间隔纸覆盖的料带输送至空收料盘,等到空收料盘卷带收料至控制装置预设料带的收取长度时,传送装置的料带剪装置会自动将料带裁剪掉,同时,纸带机构一侧的纸带裁装置,则自动裁剪间隔纸,此时,卷带机构的下转盘停止动作,收料机升降装置向上升至传送装置的座扳,与卷带机构的上转盘形成串联对应状态,其后续动作则如前述动作一样,依此循序运作。
