夹式送料机的结构及原理

时间:2012-09-18 15:42 来源:http://www.kssmc.com 作者: 晋志德机械

 夹式送料机由机身、入力机构、传动调整机构、送料机构、正时机构六大部分组成。
  夹式送料机机身装配各元件固定在基座水平板上,基座的垂直板穿设数长孔,藉螺栓可调整高度的贴置冲床入料侧的座板上,机身顶部前端部位铺设一前托料板和后端面连设一后托料板,后托料板面上挖设数开口导槽可调整固定的齐平滑合一延托板同数的定位条。
  入力机构的入力轴伸出机身外连接入力时规皮带轮,时规皮带轮通过时规皮带连结冲床曲柄,为夹式送料机主动轴提供旋转动力。
  传动调整机构由调整座板和微调座板组成,其中调整座板安装在冲床机架上,微调座板安装在夹式送料机机身上,调整座板上枢连一转盘的枢轴,转盘上对称的枢设二时规皮带轮,在转盘上和二时规皮带轮同心的对称穿设二弧形长孔各穿置一固定螺栓旋锁在座板对应穿设的螺孔,而微调构成座板上亦枢连一转盘的枢轴,转盘上对称的枢设二惰轮,及、在转盘上和二惰轮同心的对称穿设二弧形长孔各穿置一固定螺栓旋锁在座板对应穿设的螺孔,使调整构成和微调构成的座板、位置在外侧,而二时规皮带轮和二惰轮相向适当间距的交容,和时规皮带同一中心线上可调整松紧度的啮套合,使微调时规皮带的构成随着送料装置因应冲床模具的进料高度调整移动,能更简捷精准的调整传动时序。

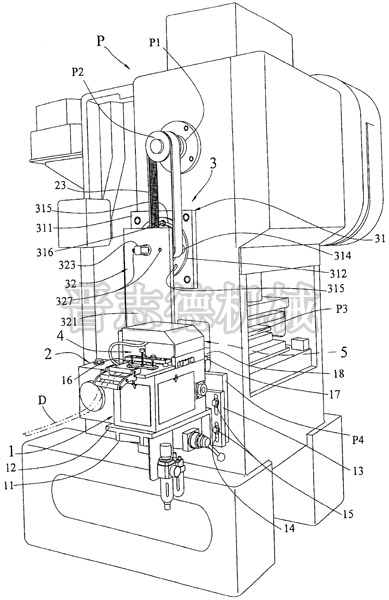

夹式送料机结构图,夹式送料机安装示意图   夹式送料机送料机构的送料转盘通过在中心线挖设一T型槽滑设一T型块旋合一螺杆,连接入力机构主动轴,传递旋转动力。螺杆设置挡环端套设一数字盘挡置在T型槽的封口壁外,并位在T型槽内的螺杆套置一止推轴承锁固一螺母,使夹持螺杆和数字盘枢置在T形槽的封壁,及螺杆上旋置一消隙块邻近T型块,使邻向面各挖设一凹穴套置压迫一消隙弹簧。T型块连接一支轴枢接一连杆组连接滑设在机身重顶部的一送料架,以预定的送料时序操作材料的入料动作。
  正时机构由驱动臂连接入力机构的主动轴,传动安装在机身顶部的一夹放料架,以预定的夹放料时序配合冲床的冲压生产,操作材料适时的夹放料。
  夹式送料机使用时,松开传动调整机构调整构成和微调构成的转盘、螺栓、放松时规皮带,即依冲型模具的进料高度调整迭料装置机身基座对应位置,及调整延托板重位置后,先调转调整构成转盘枢轴旋转二时规皮带轮顶触时规皮带适当紧度锁紧螺栓,再调转微调构成转盘枢轴旋转二惰轮亦顶调时规皮带和各个时规皮带轮啮合的正确节距位置后锁紧螺栓。两转盘的枢轴、可设置螺杆组或手柄或套接工具,操作旋转时规皮带轮和惰轮顶推或松开时规皮带。晋志德夹式送料机使用薄带料进料(0.1mm以下)进料时,机身的前托料板直和后托料板在进料路线上各嵌设一滚针组,各凸出板面预定的高度,使离隙的滚动托持带料进料。
  晋志德夹式送料机独特优势:采用不同模具的组成件,使微调时规皮带的构成随时料高度调整移动,避免时规皮带跳齿影响进料,减少冲床模具不均冲剪力冲击,消除调整螺杆螺牙螺合的间隙,达到简捷精确的调整传动进料时序,提高产品品质和降低不良率的发生,保护和提高模具的使用寿命。
