厚板整平机蜗轮蜗杆调节的优势

时间:2012-08-31 14:10 来源:http://www.kssmc.com 作者: 晋志德机械

  在冲床冲压生产前,需将薄板卷料进行预处理,以消除材料自身的内应力,从而获得冲压成型加工所需的平整材料。整平机通过上下滚筒错位对压的方式来整平材料,通常我们把上下滚筒下压的程度定义为整平量,整平量的大小直接影响着整平机对材料的整平效果。整平量的大小需根据材料厚度、材料材质、材料宽度、材料变形情况等实际情况进行综合调整。因此,须在整平机中增加稳定可靠,调节灵活,应用范围广,便于操作的一种整平量调整装置。目前,中、薄板整平机中最广泛使用的整平量调整装置的结构是:通过调节手轮松开弹簧或压缩弹簧来调整整平机的整平量大小。这种整平量调整装置有如下几点缺点:1)应用范围有限:弹簧自身的弹性系数、形变等特性是一定的,决定了整平机使用范围的局限性,其仅能适合小型负载的整平机上使用;2)操作不人性化:安装方式只能位于整平机的顶部位置,如果整机高度超过操作者的身高,操作不人性化,且要调节四个位置的弹簧,操作不方便。

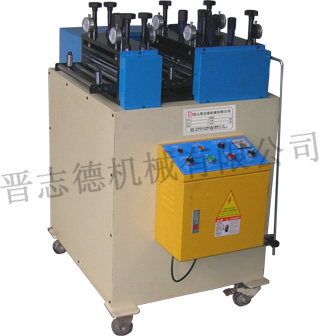

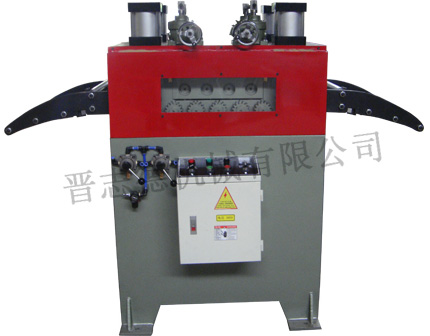

薄板整平机(手柄调整)厚板整平机(蜗轮蜗杆调节)
  因此为方便客户使用,晋志德在厚板整平机(整平材料厚度超过4.5mm)上均采用蜗轮蜗杆的调节方式来替代了普通的手柄调节,蜗轮蜗杆整平调节装置,包括上下滚筒,上滚筒驱动装置,上滚筒驱动装置包括蜗轮蜗杆箱,蜗轮蜗杆箱内设一蜗轮蜗杆传动装置及一对斜齿轮传动装置,斜齿轮传动装置中的从动斜齿轮设置于蜗轮蜗杆传动装置中的蜗杆上,蜗轮蜗杆传动装置中的蜗轮通过偏心轴与上滚筒可拆卸固定连接,斜齿轮传动装置中的主动轮与一手轮通过手轮轴可拆卸固定连接。
  厚板整平机采用蜗轮蜗杆的调节方式优势:1)结构稳定:整平调节装置内蜗轮蜗杆结构紧凑,传递平衡,且具有反行程自锁功能。由于安装了单向推力球轴承,能够承受轴向力,导向平稳,可以承受高冲击等影响;2)应用广泛:整平调节装置内蜗轮蜗杆结构能承受很大的负载,当整平机应用于不同的材料要求时,调节范围非常广泛,可满足各种的需求,且此蜗轮蜗杆独立装置,可以安装在各种大型的、重负载的大中型整平机上;3)操作方便:此整平调节装置,整平调节手轮在侧面而非顶部,直接面向操作者,操作人性化,且蜗轮机构上有刻度盘,便于精准调节上下滚筒的整平量。
